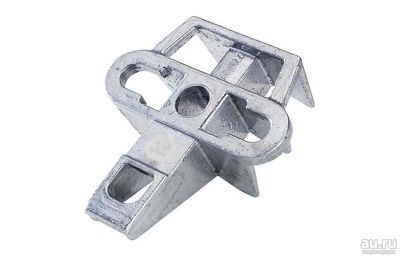

Кронштейн анкерный универсальный UPB

Кронштейн UPB является литым изделием из алюминиевого сплава с высокими механическими характеристиками. Для крепления натяжных (до пяти анкерных креплений) поддерживающих зажимов и крепления тросов. Его особая форма была запатентована и разработана с целью получения универсального блока крепления, пригодного для любой конфигурации крепления кабелей на деревянных, металлических или железобетонных опорах (столбах):

• Размотка кабеля на блоке
• Конечные точки
• Растяжки
• Точки сопряжения
• Крепление поперечин
• Прохождения под углом
• Подключение абонентов
• Точки ответвления

Лентами Кронштейн UPB устанавливается на всех типах опор (столбов), с отверстиями или без, с помощью двух обвязочных лент шириной 20 мм (SB204/SB207) и двух замков B20 (или двух втулок A20).

В среднем на кронштейн необходимы две ленты по одному метру длиной.

Выбор толщины ленты зависит от требуемой прочности, что определяется, в свою очередь от тягового усилия, прилагаемого на кронштейн. Если на верхушке опоры (столба) имеется отверстие (на деревянном, а иногда железобетонном), кронштейн UPB может крепиться с помощью болта диаметром 14 или 16 мм, проходящим насквозь. В таком случае длина болта зависит от диаметра верхушки опоры (столба) + 42 мм (толщина кронштейна).

• Материал - Высокоустойчивый Алюминиевый сплав,
• Вес -0,2 кг,
• Рабочая нагрузка - 2-9 кН,
• Разрушающая нагрузка - 27 / 15 / 10 кН.
