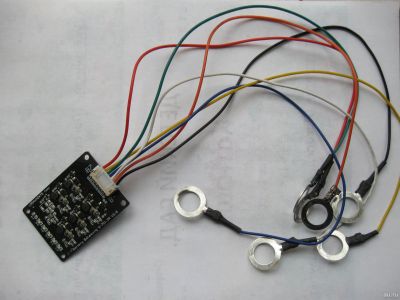

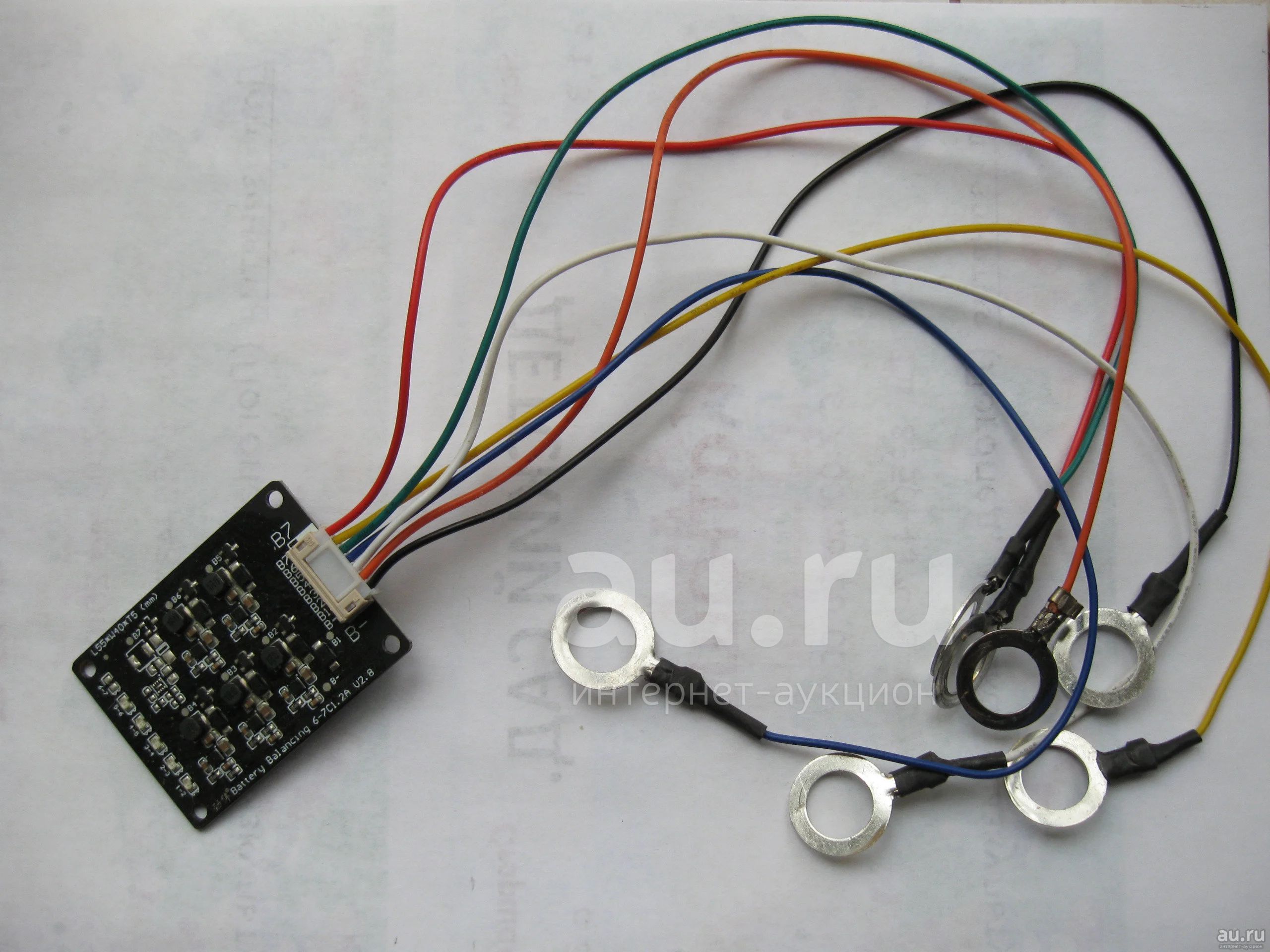

Балансир активный 1,2А для литий титанат LTO

Технические параметры активного индуктивного балансира:

Рабочее напряжение 2,0-4,5 В, подходит для литиевых батарей:

- LTO,

- железо фосфат,

Ток равновесия:

Если перепад напряжения между соседними ячейками составляет 0,11 В или более, то начинается балансировка и ток балансировки до 0,5-0,7 А;

Если перепад напряжения прилегающего элемента превышает 0,2 В, то максимальный ток выравнивания составляет до 1,2 А;

Чем меньше перепад напряжения, тем меньше ток выравнивания.

Индикация балансировки:

1. Когда красный индикатор выравнивания (балансировки) включен, работа по выравниванию включена.

2. Красный индикатор выравнивания гаснет, схема выравнивания прекращена,

3. Индикатор выравнивания мигает, нарушено/неправильное подсоединение к элементу или цепь неисправна.

Потребляемая мощность в режиме простоя (не балансировки) не превышает 25 мкА.

Принцип равновесия:

Начало работы балансира при разности напряжений в соседних ячейках 0,11 В или более. Если менее 0,11В, то балансир не начнет работу. Балансировка срабатывает до тех пор, пока разность напряжений в соседних (не во всех) ячейках не прекратится в пределах 0,03 В. Балансировка осуществляется лишь между смежных ячеек.

Балансир не защищен от переполюсовки и сгорит при Вашей ошибке, в т.ч. при коротком замыкании аккумулятора.

Важно подключить балансир, когда все его 7 клемм крепко подключены к батареям.

СХЕМА ПОДКЛЮЧЕНИЯ:

К В- на балансире (коричневый (черный) провод, как правило) подключаем конечный минус общей сборки (батарея №1)

К В1 на балансире (оранжевый (желто-зеленый) провод, как правило) подключаем шину, соединяющую плюс аккумулятора В1 и минус аккумулятора В2

К В2 на балансире (синий провод, как правило) подключаем шину, соединяющую плюс аккумулятора В2 и минус аккумулятора В3

К В3 на балансире (зеленый провод, как правило) подключаем шину, соединяющую плюс аккумулятора В3 и минус аккумулятора В4

К В4 на балансире (белый провод, как правило) подключаем шину, соединяющую плюс аккумулятора В4 и минус аккумулятора В5

К В5 на балансире (желтый провод, как правило) подключаем шину, соединяющую плюс аккумулятора В5 и минус аккумулятора В6

К В6 на балансире (красный провод, как правило) подключаем конечный плюс общей сборки (батарея В6)

Один этот активный балансир можно подключить к двум параллельно подключенным секциям из 6 последовательно подключенных ячеек.

Клеммы - нужно заменить.
