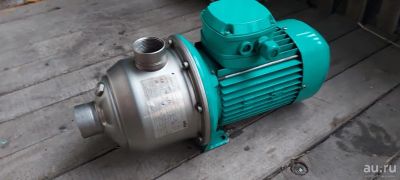

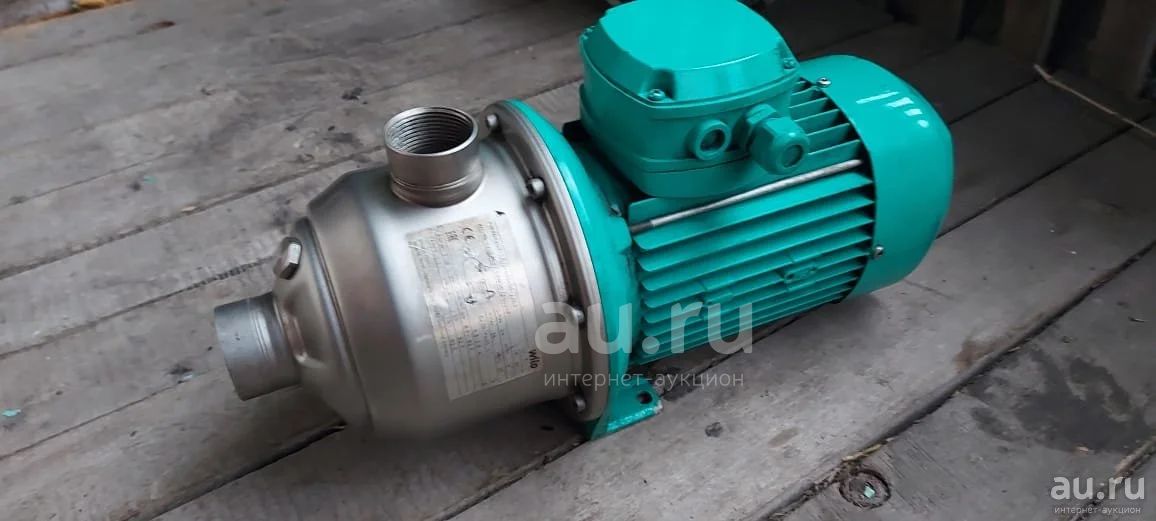

Центробежный насос Wilo MHI804-1/E/3-400-50-2/IE3

Многоступенчатый нормальновсасывающий горизонтальный высоконапорный центробежный насос блочного типа с горизонтальным всасывающим и вертикальным напорным патрубком.

Данный насос имеет компактную конструкцию и оснащен сквозным насосным валом электродвигателя и не зависящим от направления вращения скользящим торцовым уплотнением.

Насос подходит для водоснабжения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в моечных установках, в системах орошения.

Особенности/преимущества продукции

• Эргономичная, компактная блочная конструкция
• Все детали гидравлической части, соприкасающиеся с перекачиваемой жидкостью, такие как секции, рабочие и ведущие колеса, корпус насоса изготовлены из нержавеющей стали
• Разрешение к применению в питьевом водоснабжении (ACS, KTW, WRAS) для всех деталей, соприкасающихся с перекачиваемой жидкостью (исполнение EPDM)

Комплект поставки

• Многоступенчатый высоконапорный центробежный насос Wilo-Economy MHI
• Инструкция по монтажу и эксплуатации

Указания по компоновке

• Реле электродвигателя для трехфазного электродвигателя доступно опционально или предоставляется заказчиком
• Однофазный электродвигатель оснащен встроенной защитой электродвигателя от перегрева и конденсатором

Тип

Нормальновсасывающий многоступенчатый насос

Применение

• Водоснабжение и повышение давления
• Применение в промышленности
• Контуры циркуляции охлаждающей воды
• Моечные и дождевальные установки

Обозначение

Пример:MHI 205-1/E/3-400-50-2-IE3MHIМногоступенчатый высоконапорный центробежный насос горизонтального исполнения2Расход в м3/ч05Количество рабочих колес1Материал

1 = 1.4301 (AISI 304)

2 = 1.4404 (AISI 316L)EВид уплотнения

E = EPDM

V = FKM (витон)31 = 1~ (переменный ток)

3 = 3~ (трехфазный ток)400Подсоединяемое напряжение в В50Частота в Гц2Число полюсов электродвигателяIE3Электродвигатель класса IE3

Особенности/преимущества продукции

• Трехфазный электродвигатель IE3 IEC (≥ 0,75 кВт)
• Все детали, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301 (AISI 304) или 1.4404 (AISI 316L)
• Эргономичная компактная конструкция
• Разрешение к применению в питьевом водоснабжении (ACS, KTW, WRAS) для всех деталей, соприкасающихся с перекачиваемой жидкостью (исполнение EPDM)

Технические характеристики

• Электроподключение к сети 1~230 В (±10 %), 50 Гц или опционально 220 В (±10 %), 60 Гц
• Подключение к сети: 3~230 В (±10 %), 50 Гц (Δ) или опционально 265 В (±10 %), 60 Гц (Δ), 400 В (±10 %), 50 Гц (Y) или опционально 460 В (±10 %), 60 Гц (Y)
• Подобный электродвигатель также: 3~220 В (±10 %), 60 Гц (Δ), 380 В (±10 %), 60 Гц (Y);
• Температура перекачиваемой жидкости от -15 до +110 °C
• Макс. рабочее давление 10 бар
• Макс. приточное давление 6 бар
• Класс защиты 1~: IPX4; 3~: IP54
• Номинальные диаметры подсоединений в зависимости от типа Rp 1, Rp 1 ¼ или Rp 1 ½

Оснащение/функции

• Насос в блочном исполнении, из нерж. стали
• Резьбовое соединение
• Однофазный или трехфазный электродвигатель
• Однофазный электродвигатель оснащен встроенной защитой от перегрева (с автоматическим повторным пуском)

Материалы

• Рабочие колеса, секции и корпус насоса из нержавеющей стали 1.4301/1.4404
• Вал из нержавеющей стали 1.4301 или 1.4404
• Уплотнение EPDM (EP 851)/FKM (Viton)
• Торцевое уплотнение
• вариант EPDM: графит типа В/карбид кремния
• вариант FKM: карбид кремния/графит типа В
• опора из карбида вольфрама/оксида алюминия
• Основание насоса из алюминия
