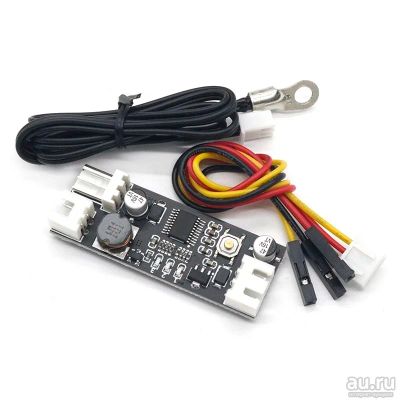

Контроллер температуры с регулятором скорости вращения вентилятора PWM 12В 0,8А 2-3pin 3950 NTC B50K [мК1] Q_Alter

Новый, в упаковке.

Контроллер для управления скоростью вращения вентилятора в зависимости от температуры. Можно управлять вентиляторами как 2pin так и 3pin выводами. Контроллер не измеряет скорость вращения вентилятора, только управляет подаваемой мощностью на него в зависимости от температуры и установленных настроек.

Модуль имеет 3 основных режима работы и очень широкие и гибкие настройки управления вентилятором в зависимости от температуры контролируемого компонента. Датчик температуры в комплекте, длина провода датчика 50 см. Модуль полностью готов к использованию, в комплекте есть всё - подключай и наслаждайся работой. Подключить можно любой кулер напряжением 12 В и током до 0,8 А. Применять можно в компьютерах, устройствах для заряда автомобильных АКБ, блоках питания - везде, где работают вентиляторы 12 В. Контроллер сам регулирует обороты от полной остановки до максимальных оборотов в зависимости от заданных настроек, причём делает это плавно - чем выше температура, тем больше обороты.

Контроллер имеет три настройки скорости/температур и дополнительно – настройку трех режимов (три настройки, три режима, три светодиода):

1. Настройка «холодных» оборотов. Во время нормальной работы – после включения, когда горит светодиод [2] однократное нажатие на кнопку увеличивает скорость на 5%. Двойное нажатие – уменьшает на 5%. При нажатиях загораются соответственно светодиод [3] (для увеличения) или светодиод [1] (для уменьшения). Если достигнут предел регулирования (некуда увеличивать или уменьшать) – то соответствующий диод остается гореть.

Также, после любого нажатия, светодиод [2] начинает мигать, сообщая что значение было изменено и через 20сек мигания — новое значение прописывается в память. Это значение (на графике PO) – минимальные обороты, с которых стартует вентилятор (в зависимости от режима – см ниже).

2. Настройка минимальной температуры, с которой начинается регулирование (на графике Tu). Для перехода в настройки нужно во время нормальной работы нажать кнопку на 3 сек. Начнет мигать светодиод (возможно не один) показывающий текущую установку Tu (вторая колонка в таблице). Изменяется установка так же – однократное нажатие – в сторону увеличения, двукратное – уменьшения. ПО ОКОНЧАНИИ УСТАНОВКИ НУЖНО НАЖАТЬ КНОПКУ НА 3 СЕК. Иначе новая установка НЕ ЗАПОМНИТСЯ!

3. Настройка интервала от нижней до верхней (на графике Td). В это настройку контроллер переходит сразу после сохранения значений Tu. Светодиод(ы) начинают мигать в два раза чаще. Отображают текущие настройки (таблица – колонка 3). Смена значений опять так же – одно и двукратным нажатием. ТАК ЖЕ НЕ ЗАБЫВАЕМ СОХРАНИТЬ НАСТРОЙКИ долгим нажатием 3 сек! Примечение: Настройка PO сохраняется автоматически сама через 20сек. А Настройки для Tu и Td требуют сохранения долгим нажатием кнопки 3 сек.

Режимы:

До достижения минимальной температуры вентилятор может себя вести по-разному. Предусмотрено три режима:

1. Вентилятор крутится со скоростью PO с момента включения и до достижения Tu.

2. Вентилятор НЕ крутится, пока температура не достигнет Tu-2 (т.е. на 2 градуса холоднее, чем заданная минимальная)

3. Вентилятор НЕ крутится, пока температура не достигнет Tu-5 (т.е. на 5 градусов холоднее, чем заданная минимальная)

Для входа в настройки режима нужно выключить питание. Отключать вентилятора от контроллера, НЕ НУЖНО (хотя и можно). Зажать кнопку, включить питание. Через 3 сек светодиоды начнут моргать двойными вспышками. Отпустить кнопку. Останется мигать светодиод с номером, соответствующим текущему режиму.

Меняем режим нажатием кнопки. Сохраняем – удержанием 3сек (светодиод перестает мигать).

Температура старт/стопа в режимах 2 и 3 имеет некоторый гистерезис. Во 2/3 режиме вентилятор изначально остановлен.
