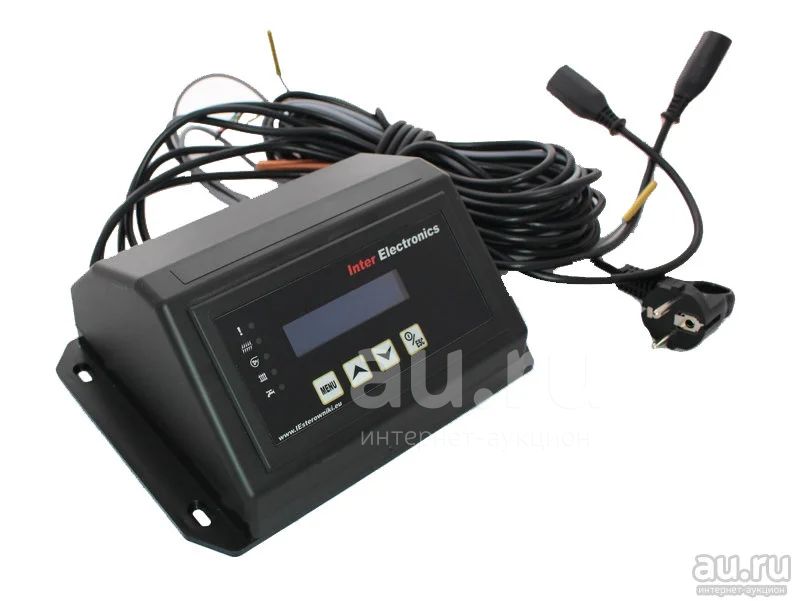

Inter Elektronik IE 70 v1

Многофункциональный контроллер для пеллетных котлов отопления польского бренда Inter Electronics, модель IE 70 управляет механизмом подачи, нагнетательным вентилятором, а также одним или двумя отопительными насосами в зависимости от модели. Регулятор температуры твердотопливных котлов IE 70 оснащен рядом функциональных защит, предотвращая выход из строя отопительных устройств в системе отопления, возгорание топлива в механизме подачи, а также закипание воды в отопительном котле. Функционально контроллер для твердотопливного котла IE 70 имеет две встроенные системы ограничения максимальной температуры в отопительном котле. Также, контроллер имеет функции "АНТИ СТОП" и "АНТИ МОРОЗ" для защиты циркуляционного насоса от простоя в не отопительный период и защиты системы отопления от замерзания.

Первая защита срабатывает при температуре свыше 85 °С, блок управления котлом отключает нагнетательный вентилятор и механизм подачи топлива. Дополнительно включается и звуковая сигнализация о превышении температуры. После снижения температуры контроллер переходит в нормальный режим работы.

Второй защитой системы отопления является наличие дополнительного термического датчика, который выполняет функцию отключения вентилятора при температуре 90 °С. Эта система обеспечивает защиту отопительного котла от закипания, в случае повреждения основного датчика измерения температуры или самого контроллера.

Кроме того, автоматика для котлов на твердом топливе IE 70 имеет и датчик механизма подачи топлива, который измеряет температуру в трубе шнека и выполняет защитную функцию от возгорания топлива при температуре свыше 50 °С. При аварийной температуре, контроллер включит вентилятор и механизм подачи топлива на определенный промежуток времени с целью выпихивания жара из шнека.

В качестве дополнительных опций, к командному контроллеру для твердотопливного котла можно подключить комнатный термостат, а также один из ниже перечисленных датчиков с целью дополнительной защиты.

1 - датчик позиционирования поршня;

2 - датчик срыва шплинта червячного шнека и блокировки шнека;

3 - датчик открывания крышки резервуара для топлива.

После подключения одного из вышеуказанных датчиков, пользователь может индивидуально настроить параметры в меню контроллера.

Кроме того, в дополнительном меню контроллера пользователь может настроить такие параметры:

Режим работы насоса Г.В.С.

1 - работает насос центрального отопления и насос горячего водоснабжения по заданным параметрам.

2 - приоритет насоса горячего водоснабжения. В первую очередь происходит нагрев воды в буферной емкости, затем включается насос центрального отопления.

3 - летний режим, работает только насос горячего водоснабжения, насос центрального отопления включится только в случае превышения температуры свыше допустимой.

4 - полное отключение насоса горячего водоснабжения.

Температура включения насоса центрального отопления

Диапазон регулировки от 10 до 80 °С, выключение произойдет при 3 °С ниже температуры включения.

Температура включения насоса горячего водоснабжения

Диапазон регулировки от 10 до 80 °С, включение произойдет при 2 °С ниже температуры включения.

Установка гистерезиса котла

Гистерезис котла - разница между установленной температурой и температурой возвращения к циклу работы. Например, если заданная температура в котле 50 °С при установленном гистерезисе в 2 °С, переход блока управления котлом в режим поддержки происходит после достижения температуры не ниже 50 °С, а переход в цикл работы происходит после достижения температуры ниже 48 °С. Гистерезис можно установить в диапазоне от 1 до 10 °С.

Температура состояния тревоги механизма подачи

Пользователь может установить температуру, при которой автоматика котла включит звуковую тревогу механизма подачи топлива. Диапазон от 30 до 80 °С. Данный параметр не рекомендуется отключать, выставляя значение "0", он служит для того, чтобы механизм подачи работал до замены не исправного датчика.

Регулировка минимальной мощности оборотов вентилятора

Установка минимальной мощности оборотов нагнетательной турбины в диапазоне от 10 до 100%.

Измерение расхода сжигаемого топлива

Пользователь может оценить позитивный эффект в виде сэкономленного топлива, благодаря применению тех или иных параметров в меню контроллера. Блок управления котлом подсчитывает количество использованного топлива за последние 24 часа с момента включения питания.
