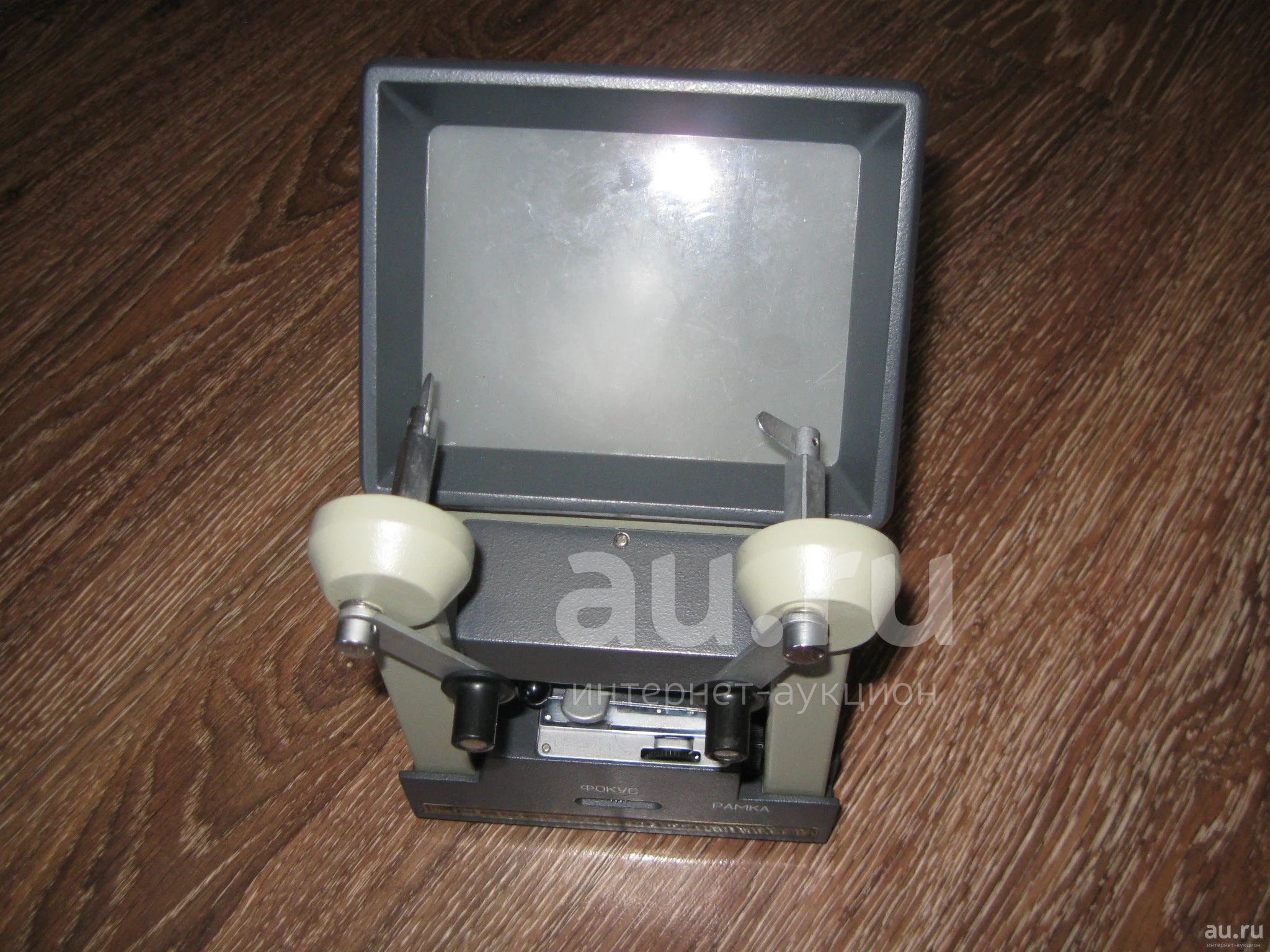

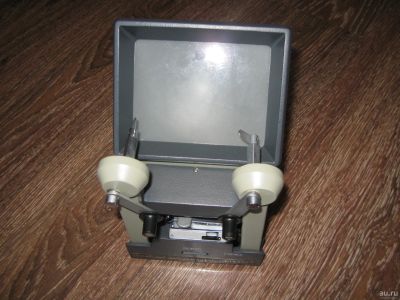

Столик монтажный "Купава-16"

г

Монтажный столик "Купава-16" предназначен для просмотра и монтажа любительских кинофильмов, отснятых на 16-мм пленке.

Конструкция

Монтажный столик состоит из лентопротяжного механизма и светооптической системы, в которую входят источник света, конденсор, оптический компенсатор, объектив, матовый экран в виде линзы Френеля и зеркала, позволяющие изменять направление светового пучка.

Освещенность экрана достаточна для просмотра пленки не только в затемненном помещении, но и при дневном свете. Просмотр монтируемого материала производится с получением киноэффекта на экране или отдельными кадрами. Специальные устройства лентопротяжного механизма позволяют при необходимости производить подфокусировку изображения, ввод кадра "в рамку" и отметку сцен или кадров, подлежащих вырезке.

Намотка пленки на бобины осуществляется вручную. На монтажном столике можно производить обратную ускоренную перемотку пленки.

В качестве источника света в приборе используется электрическая лампа РН-8-20, питание которой осуществляется через трансформатор от сети переменного тока напряжением 220 В.

Сведения о надежности

Наработка на отказ — 400 ч.

Условия эксплуатации

Монтажный столик следует эксплуатировать при температуре 10—35°С и относительной влажности воздуха не более 65% (при 20°С).

Технические данные

Размеры экрана, мм. 86X116

Увеличение, крат 12,5

Освещенность в центре экрана, лк 70

Неустойчивость изображения, мм:

по горизонтали 3

по вертикали 3

Максимальная емкость бобин, м. 120

Габариты (со сложенными кронштейнами), мм. 205X170X240

Масса, кг. 3,3

Комплектность

Столик монтажный "Купава-16" 1

Лампы запасные РН-8-20 2

Коробка 1

Руководство по эксплуатации 1--утеряно...
