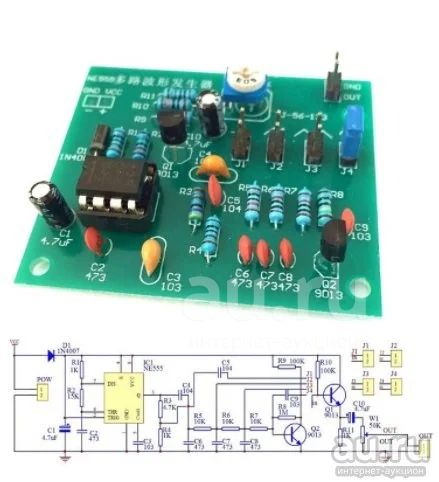

NE555 многоканальный генератор сигналов электронный производственный комплект тренировочных частей.
Напряжение питания: 6-12 В постоянного тока, рекомендуется 9 в
Руководство по эксплуатации:
NE555 многоканальный генератор сигналов может генерировать квадратную волну, волну sawtooth, треугольную волну, синусоидальную волну.
Выходной сигнал выбирается перемычкой, и схема проста и удобна в эксплуатации.
В цепи D1-это диод анти-питания, а C1-фильтрующий конденсатор. IC1, R1, R2 и C2 образуют квадратный генератор волн, и сигнал выводится из pin 3 IC1, и C3 является антипомехным конденсатором. Квадратный волновой выход от третьего штифта IC1 делится на R3, R4 и C5. Блок короткого замыкания коротко замыкается до J1 для вывода квадратной волны на выходе. Другой способ делится на C4 и C3, а волновой сигнал sawtooth формируется J2 через интеграционную цепь R5 и C7, И затем следующий этап интеграции цепи R6 и C8 образуют треугольную волну для выхода из J3. После финального R7, после усиления цепи, состоящей из C9, R8, Q2 и R9, коллектор Q2 становится синусоидальной волной. R10, R11 и Q1 образуют схему усилителя эмиттера, а конечный сигнал делится на W1 и соединяется с W1 и выводится из выходного терминала.
