Резистор (сопротивление) С5-36В-50Вт, 1 кОм +/-5%

Резисторы С5-36В – переменные проволочные резисторы, влагостойкие, трубчатого типа, регулируемые, номинальное сопротивление от 1,8 Ом до 51 кОм, рассеиваемая мощность резистора – 50Вт. Эксплуатируются в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения. Надежность монтажа резисторов С5-36В обеспечивается креплениями. Конструкция резисторов С5-36В представляет собой трубчатое керамическое основание (высокопрочный ультрафарфор или огнеупорная талько-шамотная керамика). В качестве обмотки используется константановая (для низкоомных резисторов) или нихромовая (для высокоомных резисторов) проволока. Покрыты резисторы С5-36В теплостойким кремнийорганическим изоляционным слоем. Регулировка сопротивления резисторов С5-36В осуществляется изменением положения подвижного зажимного хомутика вдоль корпуса. Контакт хомутика с витками резистора обеспечивается очищенной от стеклоэмали боковой частью корпуса. Выводы резисторов – жесткие, ленточного типа с отверстиями под винт или для подпайки внешних проводников, латунные. Вид монтажа – навесной. Допустимое отклонение сопротивления ±5%, ±10%. Ряд промежуточных значений номинальных сопротивлений – Е24 . Взаимозаменяемыми аналогами предоставленных резисторов являются переменные проволочные резисторы ПЭВР. При переменном токе предельное рабочее напряжение составляет 1000В, при постоянном токе – 1400В. Повышенная рабочая температура среды составляет не более +155°С, рабочая пониженная температура – не ниже -60°С. Сопротивление изоляции проволочных резисторов С5-36В составляет не менее 1000 МОм.

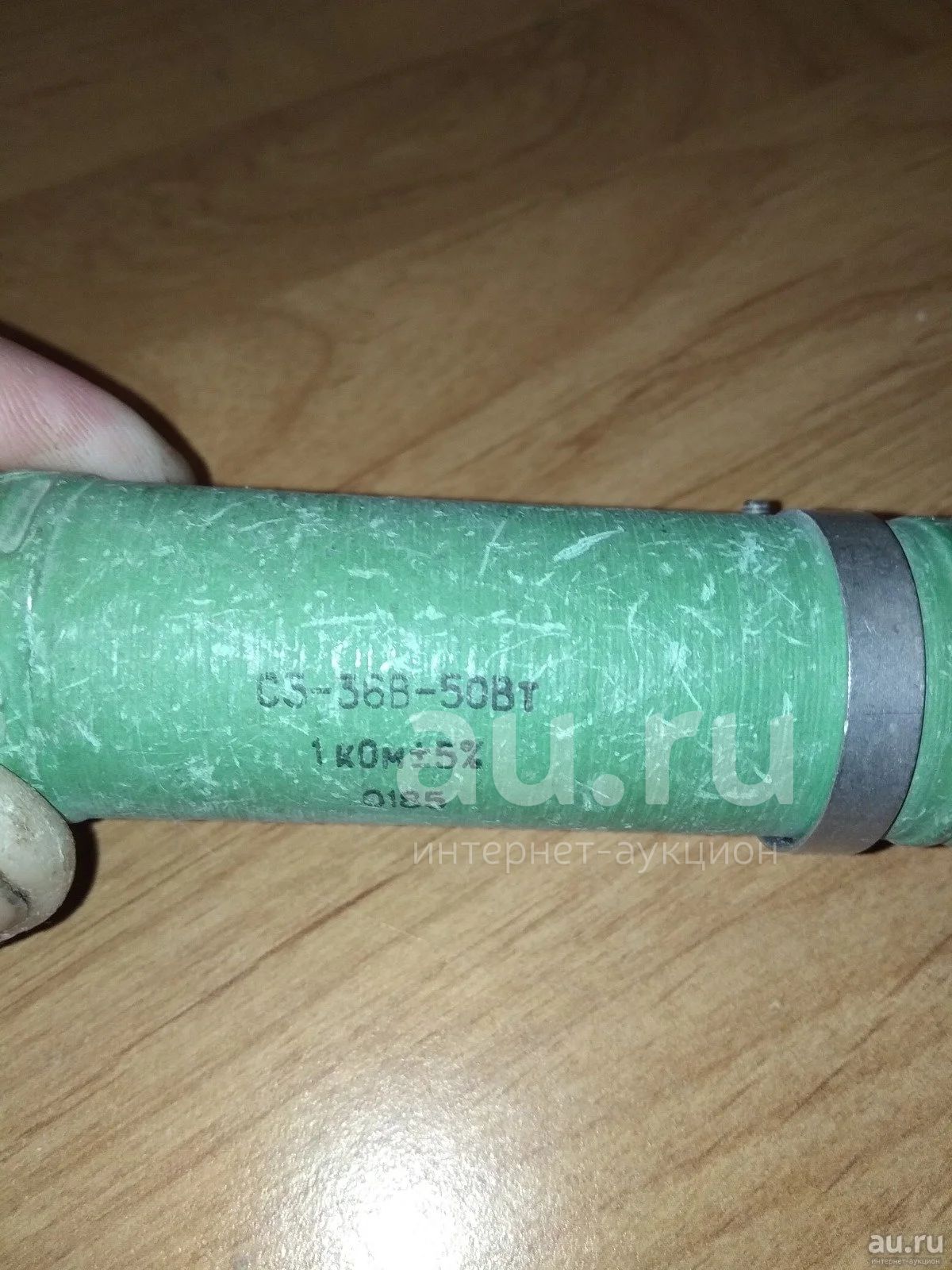

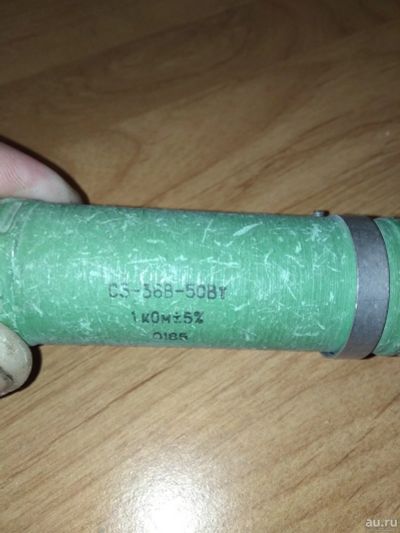

Резистор С5-36В-50Вт, 1 кОм +/-5%

Наглядно на фото.
