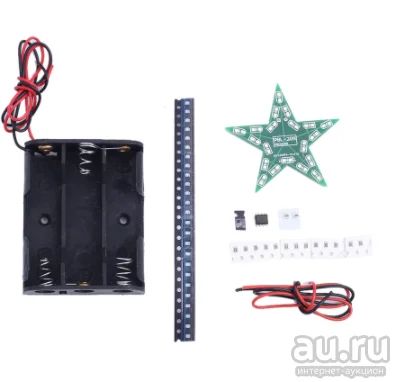

радиоконструктор мигающая звезда

Спецификация

1. Введение:

PBL-20S-это пятиконечная звезда, дыхательный светильник DIY Kit. Это простой дыхательный светильник, и его яркость автоматически исчезает.

2. Особенности:

1>.20 шт. яркий светодиодный

2>. Идеальная простая схема

3>. Автоматическое мигание

4>. Поставляется с аккумулятором

3. Параметры:

1>. Название продукта: PBL-20S пятиконечная звезда дыхательный светильник DIY Kit

2>. Номер товара: PBL-20S

3>. Рабочее напряжение: DC 4,0 V ~ 6,0 V

4> Рабочий ток: 40 мА

5>. Тип питания: батарейный блок

6>. Рабочий модуль: градиент

7>. Цвет: красный светодиодный

8>. Рабочая температура:-40 ℃ ~ 85 ℃

9>. Рабочая влажность: 5% ~ 85% относительной влажности

10>. Размер (установлен):47*45*6 мм

4. Применение:

1>. Обучение сварочным навыкам

2>. Студенческая школа

3>.DIY производство

4>. Дизайн проекта

5>. Электронная конкуренция

6>. Подарок

7>. Коллекция ремесел

8>. Украшение дома

9>. Сувенирная коллекция

10>. Дизайн выпускного

11>. Праздничные подарки

5. Советы по установке:

1>. Пользователю необходимо сначала подготовить сварочный инструмент.

2>. Пожалуйста, будьте терпеливы до завершения установки.

3>. Посылка-это набор «сделай сам». Его необходимо завершить установкой пользователем.

4>. Паяльник can't touch компоненты в течение длительного времени (1,0 секунды), в противном случае это может привести к повреждению компонентов.

5>. Обратите внимание на положительные и отрицательные компоненты.

6>. Строго запрещено короткое замыкание.

7>. Пользователь должен установить светодиодный светильник в соответствии с указанными правилами. В противном случае светодиодный светильник не будет.

8>. Установка сложных компонентов предпочтительно.

9>. Убедитесь, что все компоненты находятся в правильном направлении и в правильном месте.

10>. Проверьте, что светодиодный индикатор может быть освещен.

11>. Настоятельно рекомендуется прочитать руководство по установке перед началом установки!

12>. Пожалуйста, носите антистатические перчатки или антистатические браслеты при установке электронных компонентов.

6. Шаги установки (пожалуйста, будьте терпеливы!):

1>. Шаг 1: установка 20 шт SMD 0805 красный светодиодный 1-светодиодный 20. Это отрицательный полюс для Светодиодный там, где есть зеленый знак на светодиодный pin. Эллипс pad является отрицательным полюсом на печатной плате, который должен подключаться к отрицательному полюсу для Светодиодный.

2>. Шаг 2: Установите 1 шт. SOP-8 LM358 на u1.есть небольшая точка на одном углу IC и есть белая точка на PCB, где IC может разместить. Эти два знака соответствуют друг другу и используются для определения направления установки IC.

3>. Шаг 3: установка 1 шт SOT-23 S8050 транзистор на Q1.

4>. Шаг 4: Установите 1 шт. 22 Ом SMD 0805 Резистор на R5.

5>. Шаг 5: Установите 1 шт. 33 ком SMD 0805 Резистор на R6.

6>. Шаг 6: Установите 3 шт. 47 кОм SMD 0805 Резистор на R1,R2,R4.

7>. Шаг 7: Установите 1 шт. 100 ком SMD 0805 Резистор на R3.

8>. Шаг 8: Установите 1 шт. 47 мкФ Ф SMD 0805 конденсатор на C1.

9>. Шаг 9: Установите 1 батарейный блок 9 В.

10>. Шаг 10: Подключите к источнику питания и наслаждайтесь эффектом.
