Усилитель Hi-Fi AudioCiller 150W - 2 печатные платы
Описание
Состояние | Новое |

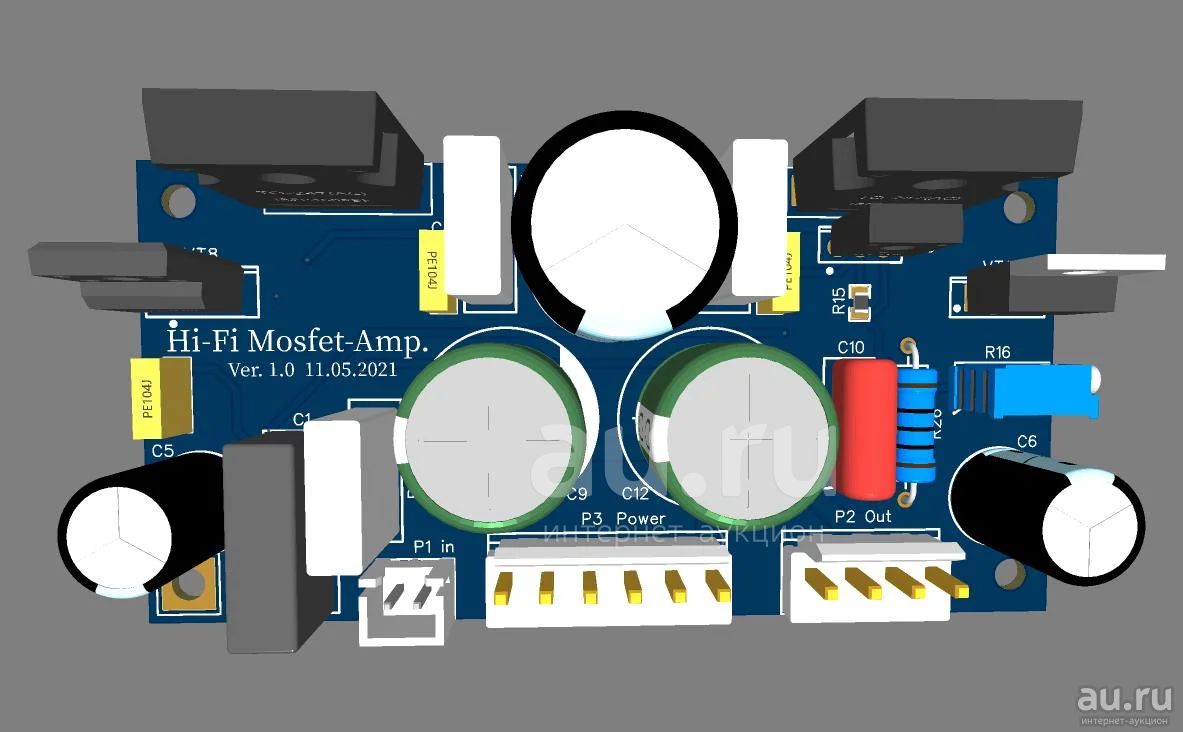

Новая версия печатной платы 2021 г. Две печатные платы для сборки Hi-Fi стерео усилителя мощности на 150Вт на нагрузке 4Ом и 120 Вт на нагрузке 8 Ом (цена указана за две платы). Продаются только печатные платы, без установленных элементов . Фото платы в сборе только для образца и для общего представления как это будет выглядеть.Использована схема от Audio Killer. Полное описание смотрите в интернет по адресу https://electroclub.info/invest/mosfet-amp-2020/
Чем интересен этот усилитель? Ответ - низким коэффициентом нелинейных искажений при выходной мощности 60 Вт на частоте 1 кГц, % не более 0,005 !
Особенностью данной платы является применение SMD элементов, что позволило уменьшить размеры платы до 90х45мм.
И снизить себестоимость. Так транзистор 2N5401 в SMD исполнении именуется MMBT5401 и стоит 52 руб за 100 штук
Транзистор 2N5551 в SMD исполнении именуется MMBT5551 и стоит 57 руб за 100 штук
Эти транзисторы простые их освоили в Китае на многих заводах не бойтесь их покупать на Алиэкспресс.
Другое дело транзисторы средней и большой мощности оконечного каскада, которые лучше купить в Чип и Дип. Из за того что на Алиэкспресс по доступной цене продают только перетёртые подделки, а оригинал по цене дороже чем в Чип и Дип.
Этот усилитель имеет следующие параметры:
Коэффициент усиления 30
Диапазон рабочих частот по уровню -3 дБ 7 Гц … 80 кГц
Завал АЧХ на частотах 20 Гц и 20 кГц не более, дБ 0,5
Максимальная выходная мощность на нагрузке 4 Ом, Вт 150
Максимальная выходная мощность на нагрузке 8 Ом, Вт 120
Коэффициент нелинейных искажений при выходной мощности 60 Вт на частоте 1 кГц, % не более 0,005
Коэффициент интермодуляционных искажений измеренных по методу SMPTE на частотах 60 Гц и 7 кГц при соотношении амплитуд 4:1 (при выходной мощности 60 Вт) не более 0,005
Коэффициент интермодуляционных искажений измеренных на частотах 18 и 19 кГц при соотношении амплитуд 1:1 (при выходной мощности 60 Вт) не более 0,005
Скорость нарастания выходного напряжения, В/мкс не менее 15
Выходное сопротивление, Ом 0…20
Конденсатор участвующий в прохождение аудио сигнала применен плёночный EPCOS (TDK). Плата выполнена из двухстороннего стеклотексталита. Верх и низ платы покрыт заземлённым полигоном сводящим к минимуму наводки на входную цепь усилителя. Удачное расположение элементов и минимизация размеров платы положительно сказалось на звуке. Разъём питания на VH3.96-6P разъём для подключения колонок на VH3.96-4P.
Печатные платы могу отправить почтой РФ.
