Усилитель наушников на TPA6120 - печатная плата

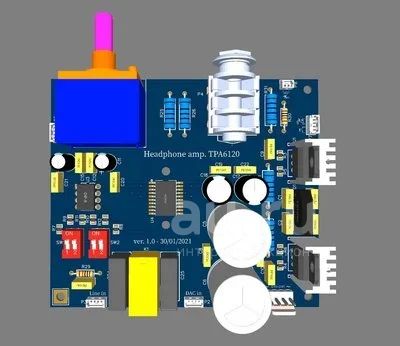

Продаётся только печатная плата, без установленных элементов для алюминиевого корпуса корпуса BZ2204E. Фото платы в сборе только для образца и для общего представления как это будет выглядеть.

Усилитель для наушников на специализированной микросхеме TPA6120 с предварительным усилителем на OPA2134P. Это усилитель для наушников с высоким качеством звука. TPA6120 обеспечивает высокую пропускную способность, чрезвычайно низкий уровень шума и динамический диапазон до 128 дБ.Схема предварительного усилителя от Lehmann Audio Black Cube Linear - clone. Питание от трансформатора с средней точкой 2х15В.

Технические характеристики

Полоса воспроизводимы частот 10-20000 Гц

Отношение сигнал/шум: 128 дБ

Переходные помехи: -112 дБ

Коэффициент нелинейных искажений: 0.0006

Печатная плата спроектирована под алюминиевый корпус серии BRZHIFI BZ2204E ( можно приобрести на Алиэкспресс задав в поисковой строке BZ2204 ) стоит примерно 2000 рублей у продавца weiliang audio Official Store.

Особенности:

Вход переменного напряжения максимально сдвинут в правую крайнюю часть платы, для минимума наводок на входные цепи. Трансформатор питания рекомендуется также распологать подальше от входных цепей находящихся в левой части печатной платы.

Трансформатор питания 2х15В настоятельно рекомендую тороидальный. Можно применить ТТП-10 230В / 2х15В от производителя Торел ( можно приобрести здесь torel точка ru, на момент заказ 21.01.2020г. трансформатор стоил 470 рублей а почтовые расходы 450 рублей) R1 и R2 в блоке питания предназначены для понижения пульсаций. Полигон с верхней и нижней стороны печатной платы значительно понижает импульсные помехи, прекрывая входные цепи от наводок. В левом нижнем углу печатной платы находится контакт заземления металлического корпуса усилителя наушников, что эффективно понижает наводки. В качестве коммутатора двух входов с ЦАП или линейного входа используется реле RY-12W-K Fujitsu на 12 вольт. Для облегчения температурного режима и эффективного отвода тепла от микросхемы TPA6120 желательно использовать радиатор подходящего размера. Необходимо самостоятельно в радиаторе просверлить 2 отверстия и нарезать резьбу под болт на 3.0мм. Расстояние между отверстиями 20 мм. Сдвоенный переменный резистор на 10 кОм от производителя ALPs тип RK27. Конденсаторы C24 и C25 плёночные с максимально низким ECR на 2,2 мФ расстояние между ножками 15 мм. Можно применить EPCOS.
