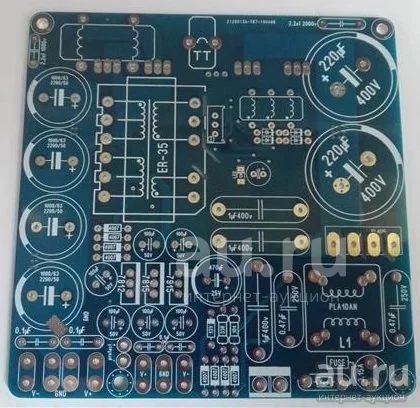

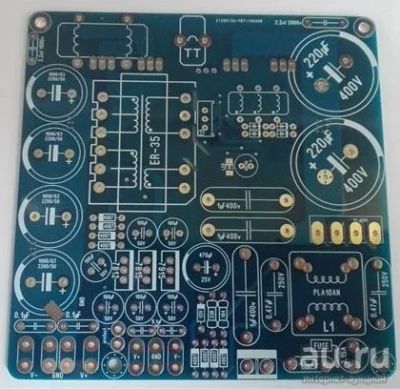

Платы импульсного источника питания на базе ШИМ SG3525 для УМЗЧ 400W

Подробности по ссылке: https://disk.yandex.ru/i/z3WKUSWebvL6Rg

Данный источник не стабилизированный и предназначен для питания усилителей мощности. Возможности источника питания: 1. Силовое двухполярное, нестабилизированное напряжение (значение напряжения рассчитывается индивидуально) 2. Слаботочную стабилизированную линию 12В/0.2А (15/0.2А), предназначенную для подключения системы защиты акустической системы либо вентилятора. 3. Слаботочную стабилизированную двухполярную линию +-12В/0.2А (+- 15В/0.2А). Для подключения предварительных усилителей или дополнительного железа, требующего 2х полярного напряжения. Напряжение слаботочных линий напрямую зависит от применения линейного стабилизатора типа LM78**/79**. 4. Предусмотрен плавный заряд выходных емкостей. 5. Защита от короткого замыкания либо перегрузки силовых транзисторов (настраивается под применённые транзисторы). Защита выполнена на трансформаторе тока (ТТ) сигнал с которого поступает на триггерную защелку с последующей блокировкой ШИМ. При срабатывании защиты загорится светодиод, установленный на плате. Повторный запуск будет доступен после отключения источника от сети и выдержки пятисекундной паузы. ** Не рекомендуется с данного источника питания снимать мощность долговременно более 300 Вт при пассивном охлаждении. При активном охлаждении ИИП способен отдавать мощность до 450Вт. ***
