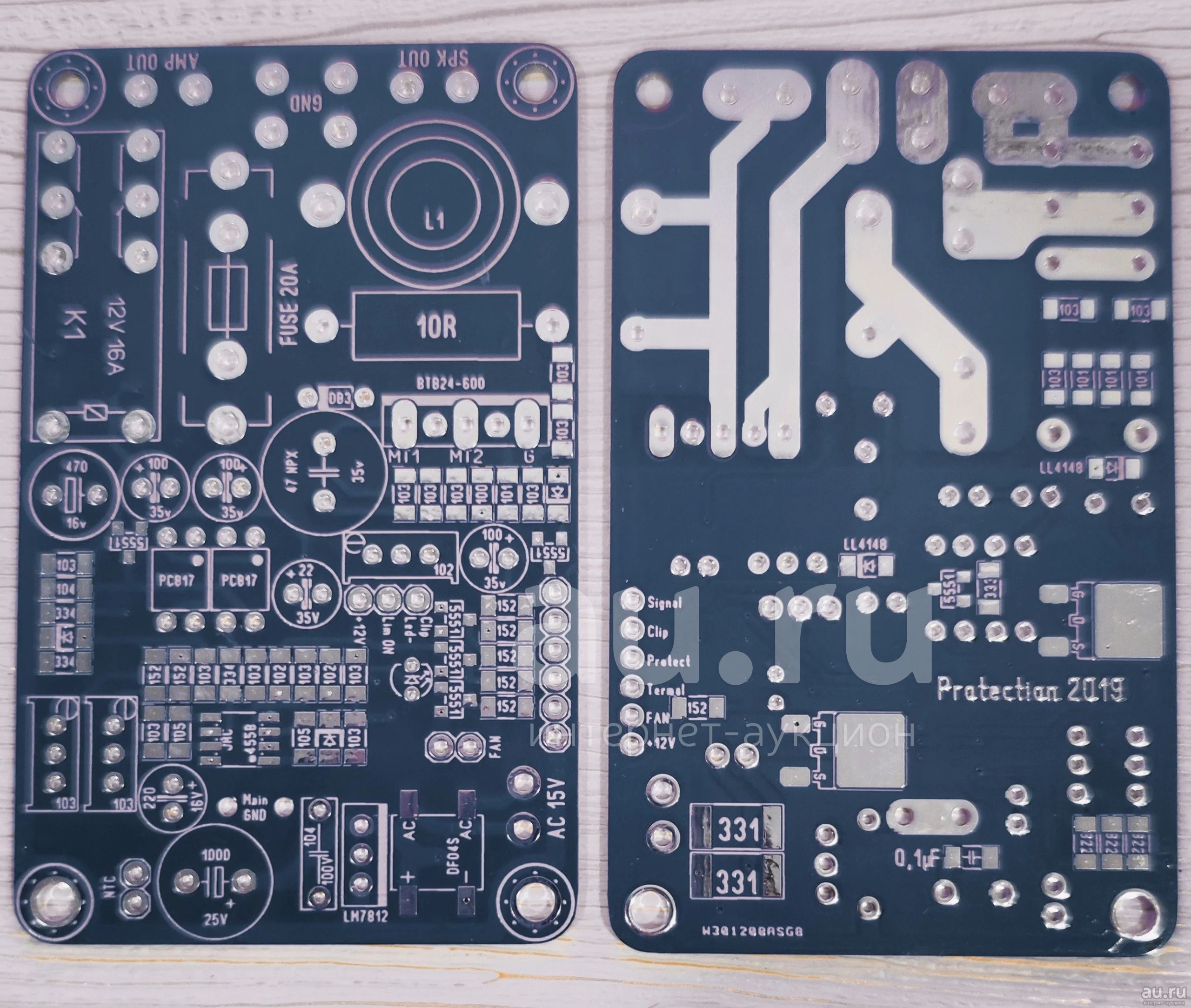

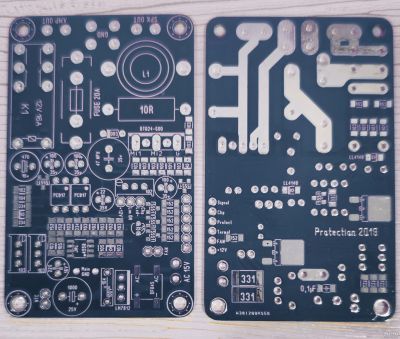

Платы зашиты акустической системы мощного УМЗЧ по схеме Вадима Могильного версии 2016г.

Всем желающим предлагается для повторения версия защиты акустических систем версии 2016 автора Вадима Могильного. Форум по данной системе защиты, а также авторское описание работы схемы Вы сможете почитать в ветке автора на форуме тут https://forum.cxem.net/index.php?/topic/141647-систем...

Для надёжной работы УМЗЧ он должен быть оснащён несколькими дополнительными функциями, которые позволили бы задержать подключение АС на время окончания всех переходных процессов при подаче питающих напряжений, а также отключить акустику в случае возникновения аварийной ситуации, например, выхода из строя плеча. В таком случае на выходе УМЗЧ появляется практически полное напряжение питания одного из плеч и динамики могут просто сгореть, не считая вариантов слетания обмотки и прочих нежелательных последствий.

Если усилитель достаточно мощный, то его система охлаждения обычно строится с использованием обдува вентилятором, что ощутимо экономит площадь радиаторов и уменьшает габариты конструкции. Понятно, что постоянный шум лопастей не доставляет особого удовольствия, поэтому для снижения шумности напряжение питания вентилятора может быть либо снижено, либо выключено вовсе, в зависимости от текущего нагрева радиаторов.

В случае применения вентиляторов нельзя исключить ситуации его засорения или выхода из строя, тогда перегрев усилителя может стать критическим. Чтобы этого не произошло, система защиты должна отключить нагрузку прежде, чем радиаторы (и стоящие на них транзисторы) достигнут опасной температуры. Для ориентира можно использовать 70*С.

Также целесообразно возложить на систему защиты превентивную меру контроля сопротивления АС. Например, если в акустике или колоночном проводе имеется замыкание, то сопротивление нагрузки значительно упадёт и усилитель будет перегружаться по выходному току. При наличии в УМЗЧ токовой защиты выхода из строя не произойдёт, но, чтобы пользователь был в курсе возникшей проблемы с самого начала, есть смысл в момент подачи питания проверять сопротивление нагрузки, и если оно ниже допустимого, то не допускать её подключения к УМЗЧ.

Сравнительно легко сделать индикацию наличия полезного сигнала на АС. Реализация требует всего несколько деталей.

Поскольку имели место случаи «заваривания» контактов реле при чрезмерном токе через них, а также при размыкании контактов на ходу, то, если релейная защита окажется повреждённой, остаётся последняя надежда сохранить дорогостоящую акустику – симисторная защита. Она срабатывает в том случае, если постоянное напряжение на клеммах АС превысит 30…35В, что характерно для случаев выгорания плеча УМЗЧ и заваривания контактов реле. В такой ситуации симистор открывается и пережигает плавкий предохранитель перед АС. Судьба УМЗЧ играет меньшее значение, т.к. само возникновение подобного прецедента уже означает полную его неисправность. Срабатывание же симистора от цепей определения сопротивления АС невозможно, т.к. подаваемое напряжение ниже порога открытия динистора.

Всеми вышеизложенными функциями обладает предлагаемая здесь система защиты. Она питается от дополнительной сервисной обмотки напряжением 15В и потребляет ток не более 400мА.
