Усилитель 100 Вт на TDA7293 - печатные платы

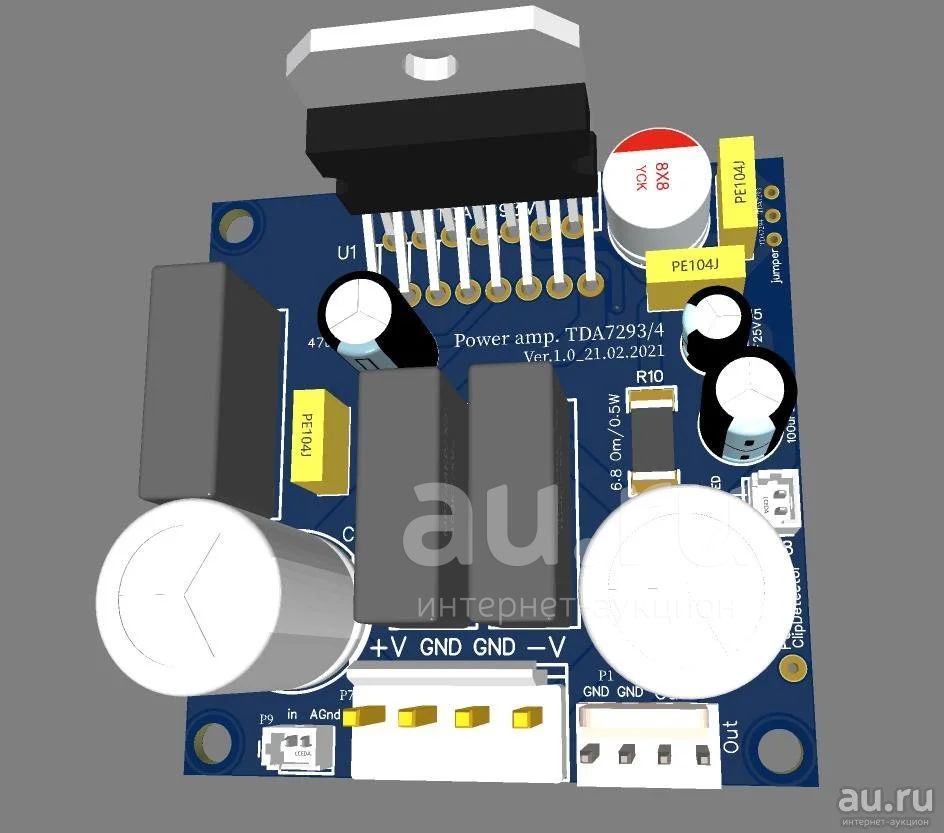

Две печатные платы для сборки стерео усилителя мощности на 100Вт с встроенным клип детектором на микросхеме NE555DR (цена указана за две платы). Печатные платы без установленных элементов. Фото платы в сборе, только для образца. Платы имеют размер 49 х 49 мм и произведены на самом современном заводском оборудовании. Такой минимальный размер удалось достичь применяя SMD компоненты. Конденсаторы участвующие в прохождение аудио сигнала применены плёночные преимущественно EPCOS (TDK). Плата выполнена из двухстороннего стеклотексталита. Верх и низ платы покрыт заземлённым полигоном сводящим к минимуму наводки на входную цепь усилителя. Удачное расположение элементов и минимизация размеров платы положительно сказалось на звуке. Входной разъём и разъём для подключения светодиода клипдетектора выполнены на TH_1.25T-2A. Разъём питания на VH3.96-4A. Разъём для подключения колонок на KF2510-4A. Конечно можно не использовать разъёмы, а проводники подпаять непосредственно к плате. В усилителе использована схема Audio Killer.
