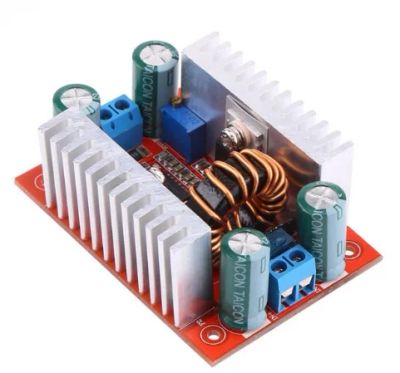

400W 15A DC-DC повышающий преобразователь

Характеристики:

Тип: неизолированный модуль boost

Вход Напряжение: DC8.5V до 50V

Выходное напряжение: от 10 В до 60 В постоянного тока (постоянно регулируется, по умолчанию 19 в)

Макс. Входной ток: 15А (пожалуйста, увеличьте тепловыделение, если более 8а)

Макс. Выходной ток: 12А (в зависимости от разницы в входном и выходном напряжении, чем больше разница в напряжении, тем меньше будет выходной ток. Пожалуйста, увеличьте тепловыделение, когда ток превышает 7а)

Ток покоя: 10 мА (увеличится при преобразовании 12 В в 20 в)

Диапазон постоянного тока: от 0,2a до 12A

Выходная мощность = входное напряжение * ток

Рабочая температура: от-40 до 85 ° (если температура слишком высокая, пожалуйста, увеличьте теплоотдачу)

Частота: 150 кГц

Макс. Эффективность преобразования: 96% (эффективность зависит от входного/выходного напряжения, тока и разницы в напряжении)

Защита от перегрузки по току: Да (если входной ток превышает 15А, это автоматически уменьшит выходное напряжение)

Защита обратного ввода: нет

Размер: 67x48x28 мм/2,63x1,89x1,1"

Выходное напряжение/Регулировка тока:

Отрегулируйте потенциометр «CV-ADJ» по часовой стрелке для уменьшения напряжения, против часовой стрелки для увеличения напряжения.

Отрегулируйте потенциометр «CC-ADJ» против часовой стрелки около 30 кругов, чтобы минимизировать выходной ток перед подключением к нагрузке (по часовой стрелке для увеличения тока, против часовой стрелки для уменьшения тока). Затем Настройте «CC-ADJ» по часовой стрелке до нужного вам значения тока. Если вы используете модуль для зарядки аккумулятора, подключите к выходу после полной разрядки аккумулятора. Потому что, если чем больше энергии осталось в батарее, тем меньше будет зарядный ток.
