MCU-219 INA219 Интерфейс I2C модуль датчика контроля тока и напряжения вольметр амперметр №0496

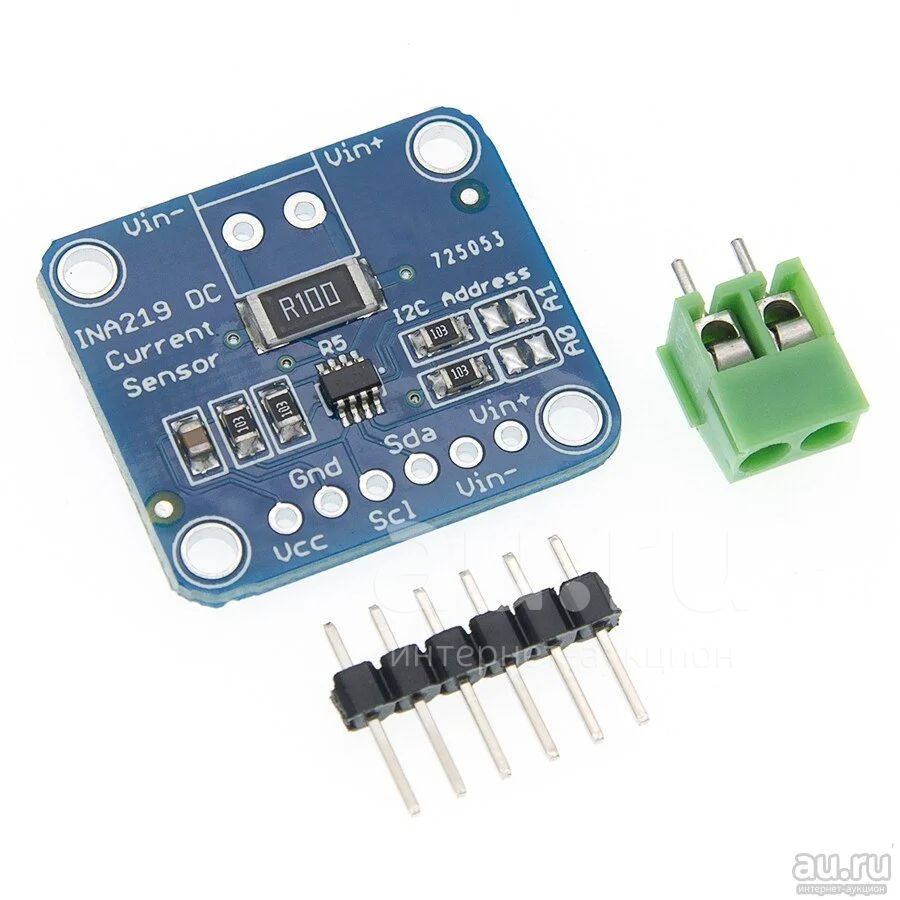

NA219 DC Current Monitor — цифровой датчик для измерения потребляемого тока, напряжения и мощности на базе микросхемы INA219B. Выходной интерфейс модуля — шина I2C, что очень удобно при работе с устройствами на базе Arduino, Raspberry Pi, Orange PI, Banana Pi и т.п.

Модуль имеет высокую точность измерения тока и напряжения, нулевой дрейф, при этом обладая компактными размерами и не требует дополнительной обвязки. Также важное преимущество датчика INA219 заключается в том, что измерительный шунт установлен в разрыв «+» питания, а не «-«, так как в таком случае не возникает нежелательный в электронике сдвиг потенциалов между «землей» нескольких устройств, объединенных в общую схему.

I2C адрес микросхемы INA219 можно изменить запайкой перемычек А0 и А1. Возможно четыре различных комбинации установки адресных перемычек, соответственно на одну шину I2C можно подключать до 4-х таких модулей. Для увеличения точности измерений предусмотрен регистр калибровки. Напряжение в микросхеме измеряет аналого-цифровой преобразователь (АЦП) и может работать в 9-ти, 10-ти, 11-ти, 12-ти битных режимах. Настраивается режим работы микросхемы изменением регистра конфигурации.Применить модуль можно в системах, контролирующих процесс заряда/разряда аккумуляторных батарей, источниках питания с контролем напряжения и потребляемого нагрузкой тока.

• Напряжение питания: от 3.0 до 5.5 В;
• Разрядность АЦП: 12 бит;
• Выходной интерфейс: I2C;
• Скорость интерфейса: 3.4 МГц;
• Диапазон измеряемых напряжений: от 0 до 26 В;
• Максимальный измеряемый ток: от -3.2 A до 3.2 A;
• Дискретность при измерении тока: 0.8 мА;
• Точность измерений по току и напряжению: 1 %;
• Диапазон рабочих температур: от -40 до +125 °C;
• Дрейв в рабочем температурном диапазоне: 100 мкВ;
• Калибровка: калибровочный регистр;
• Внутренние данные: измеренный ток и мощность;
• Фильтрация: х128 отсчетов.
