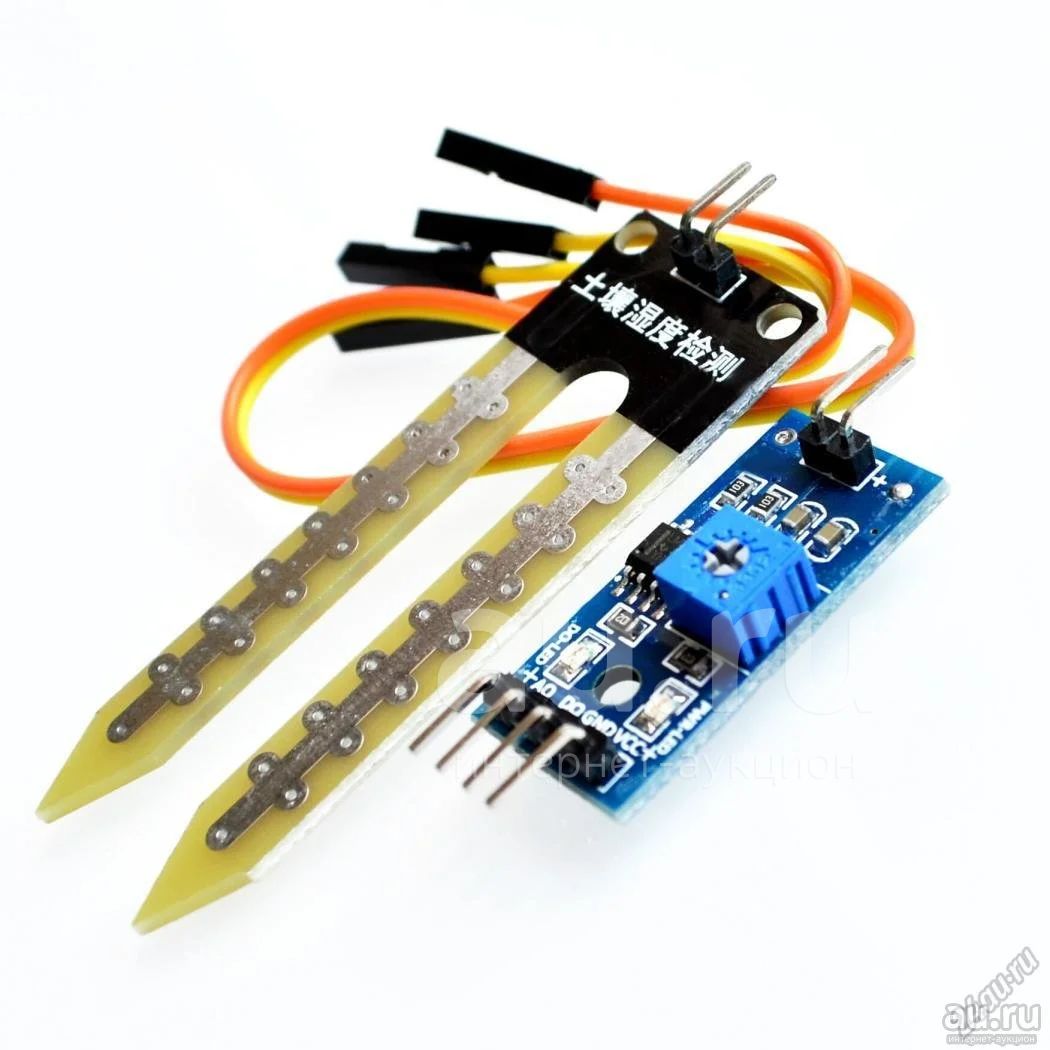

Модуль датчик измерения влажности почвы №0386

Это простой датчик влажности, который можно использовать для определения влажности почвы.Когда в почве не хватает воды, модуль выдает высокий уровень, в противном случае - низкий уровень. Используйте этот датчик, чтобы сделать автоматический полив, чтобы растения в вашем саду не контролировались людьми.

2 Регулируемая чувствительность (регулируется синим цифровым потенциометром на рисунке)

4 Рабочее напряжение 3,3 В-

5 В 5 Режим двойного выхода модуля, простой цифровой выход, больше аналогового выхода.

6 Оснащен отверстиями для крепежных болтов для легкой установки

7 Маленький размер печатной платы: 3 см * 1,6 см

8 Индикатор питания (красный) и индикатор выхода цифрового переключателя (зеленый)

9 В компараторе используется стабильная микросхема LM393

Описание интерфейса двух небольших плат (4-проводная система)

1 VCC, внешне подключенный к 3,3-5 В

2 GND, внешне подключенный к GND

3 DO, цифровой выходной интерфейс малой платы (0 и 1)

4 Аналоговый выходной интерфейс малой платы AO

Три инструкции по применению

1 Модуль влажности почвы чувствителен к влажности окружающей среды и обычно используется для определения влажности почвы.

2 Когда влажность почвы не достигает установленного порога, порт DO выводит высокий уровень.Когда влажность почвы превышает установленный порог, модуль D0 выдает низкий уровень;

3 Цифровой выход D0 малой платы может быть напрямую подключен к однокристальному микрокомпьютеру, а высокий и низкий уровни обнаруживаются однокристальным микрокомпьютером, тем самым определяя влажность почвы;

4 небольших платы цифровых выхода DO могут напрямую управлять нашим релейным модулем, модулем зуммера и т. Д., Которые могут образовывать устройство сигнализации влажности почвы;

5 Аналоговый выход AO небольшой платы может быть подключен к модулю AD , с помощью преобразования AD можно получить более высокое значение влажности почвы;
