Элемент Пельтье, TEC1-12706

Технические параметры

Модель: TEC1-12706.

Размеры: 40mm x 40mm x 3.8mm.

Номинальный рабочий ток: 4.3-4.6 A (при напряжении 12В)

Максимальный рабочий ток: 6A

Максимальное напряжение 15.4В

Рабочая температура: -30 до 70С.

Тепловая мощность (охлаждение)*1: 54.9Вт

Тепловая мощность (нагрев)*2: 147.3Вт

Максимальная электрическая мощность 92.4Вт

1) это максимальная мощность при нулевой разнице температур между пластинами

2) это максимальная мощность выделяемая на горячей стороне,при нулевой разнице температур между пластинами и максимальном напряжении и токе.

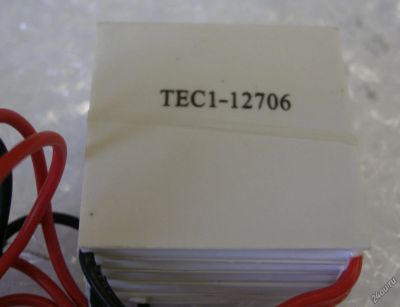

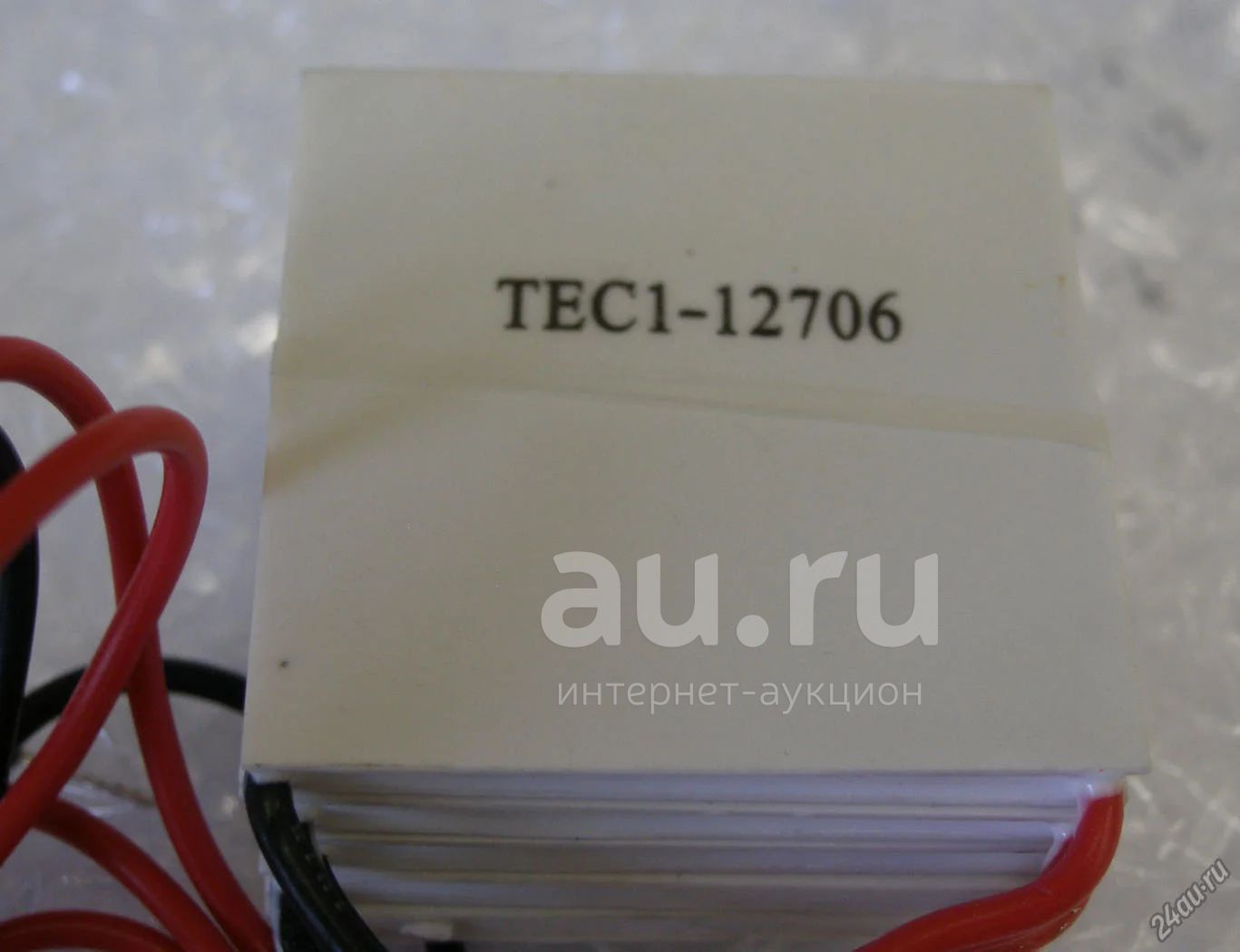

Элемент Пельтье представляет собой керамическую пластинку размером 40х40х4мм с двумя проводами.

При пропускании тока одна сторона нагревается, другая - охлаждается (тепловой полупроводниковый насос).

Для охлаждения процессоров холодную сторону прикладывают на термопасте к чипу, а на горячую сажают мощный радиатор. Однокаскадная схема способна создать разницу температур градусов в 30-40, т.е. при определённом старании процессор можно охладить почти до нуля градусов.

Модули обратимы - те при изменении полярности поверхности нагрева и охлаждения поменяются местами.
