Описание
Состояние | Новое |

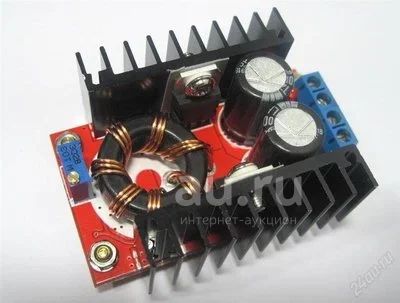

Повышающий преобразователь по топологии boost.
Входное напряжение: DC 10V-32V
Выходное напряжение: DC 12V-35V (настраивается)
Выходной ток: до 6A (установлен токозадающим резистором, при необходимости может быть изменён)
Входной ток: до 10A (без обдува); до 15А (с обдувом)
Максимальная мощность: до 100W (без обдува), до 150 ватт (с обдувом)
КПД: до 94%
Размер: 6.5 x 3.3 x 2.35 cm
Защита от переполюсовки на входе ОТСУТСВУЕТ!!!
Очень мощная штука. Тянет нагрузку до 150 ватт (при мощностях выше 100 ватт, возможно, потребуется обдув).
Устройство собрано на основе TL2843.
Даташит: http://pdf1.alldatasheet.net/datasheet-pdf/view/28843/TI/TL2843.html
Очевидно, устройство легко переделывается в токовый драйвер и в таком виде может служить для питания мощных светодиодов (таких: krsk.au.ru/1644084/krsk.au.ru/1281033/ )
Вот фото преобразователя, переделанного в драйвер 100 ваттного светодиода. Галками отмечены установленные элементы.
Для переделки требуется операционник LM358 и два постоянных резистора. Родной подстроечник используется для регулировки тока светодиода в пределах 0.3-4 ампера.
На вход подаётся 12 вольт.
Условия передачи
Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Хорошо бы знать максимальный ток потребления пилы, или хотя бы параметры аккумулятора (литий? какая ёмкость?). Или марку пилы скажите.
Предварительно могу посоветовать такой преобразователь: ссылка
А если пила очень уж мощная, то этот:
ссылка
И не забывайте - провод как от аккумулятора к преобразователю, так и от преобразователя к пиле должен быть серьёзный: 4-6 квадратов на жилу к пиле и 6-8 - от аккумулятора.
входное 12в( при заведенном двигателе 14.2)
ВЫХОДНОЕ ПОСТОЯННОЕ 12В (ток 10 Ампер)
Тут один вариант: брать повышающий и поднимать, например, вольт до 20, а потом следом ставить понижающий со стабилизацией на 12.
В качестве повышающего этот подойдёт.
Из понижающих что есть: ссылка
Скоро должны ещё подойти.
2) bk 50va. Я правильно понимаю, что на выходе у трансформатора производителем заявлено 50 ватт? И вы спрашиваете можно ли получить на выходе преобразователя заявленные 150 ватт? Однозначно нет - вечные двигатели запрещены законом. Совсем запрещены, наглухо.
Но от 3 вольт ток на выходе будет невысокий.
