Транзисторы КТ805А

КТ805А

Транзисторы кремниевые эпитаксиальные структуры n-p-n переключательные.

Предназначены для применения в выходных каскадах строчной развертки, устройствах зажигания двигателей внутреннего сгорания и других переключающих устройствах.

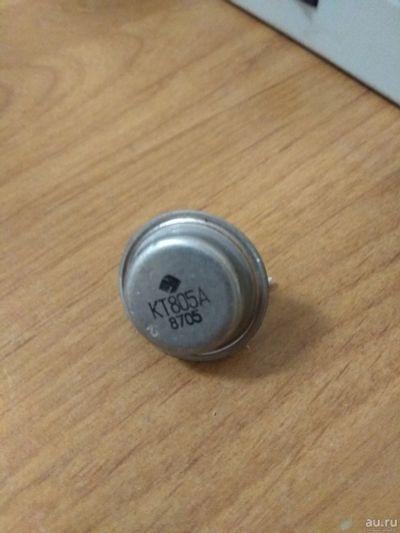

Транзисторы КТ805А, КТ805Б выпускаются в металлостеклянном корпусе с жесткими выводами.

Тип прибора указывается на корпусе.

Масса транзистора не более 24 г.

Тип корпуса: КТЮ-3-20.

Технические условия: аА0.336.341 ТУ.

Основные технические характеристики транзистора КТ805А:

• Структура транзистора: n-p-n;

• Рк max - Постоянная рассеиваемая мощность коллектора: 30Вт;

• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 20 мГц;

• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 60 В;

• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 5 А;

• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 15 мА (60В);

• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 15;

• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,5 Ом
