Транзисторы ГТ 701А

ГТ701А

Транзистор ГТ701А германиевый сплавной структуры p-n-p универсальный.

Предназначен для применения в системах зажигания двигателей внутреннего сгорания, а также в преобразователях напряжения.

Допускается применять в условиях импульсных перегрузок по напряжению и мощности.

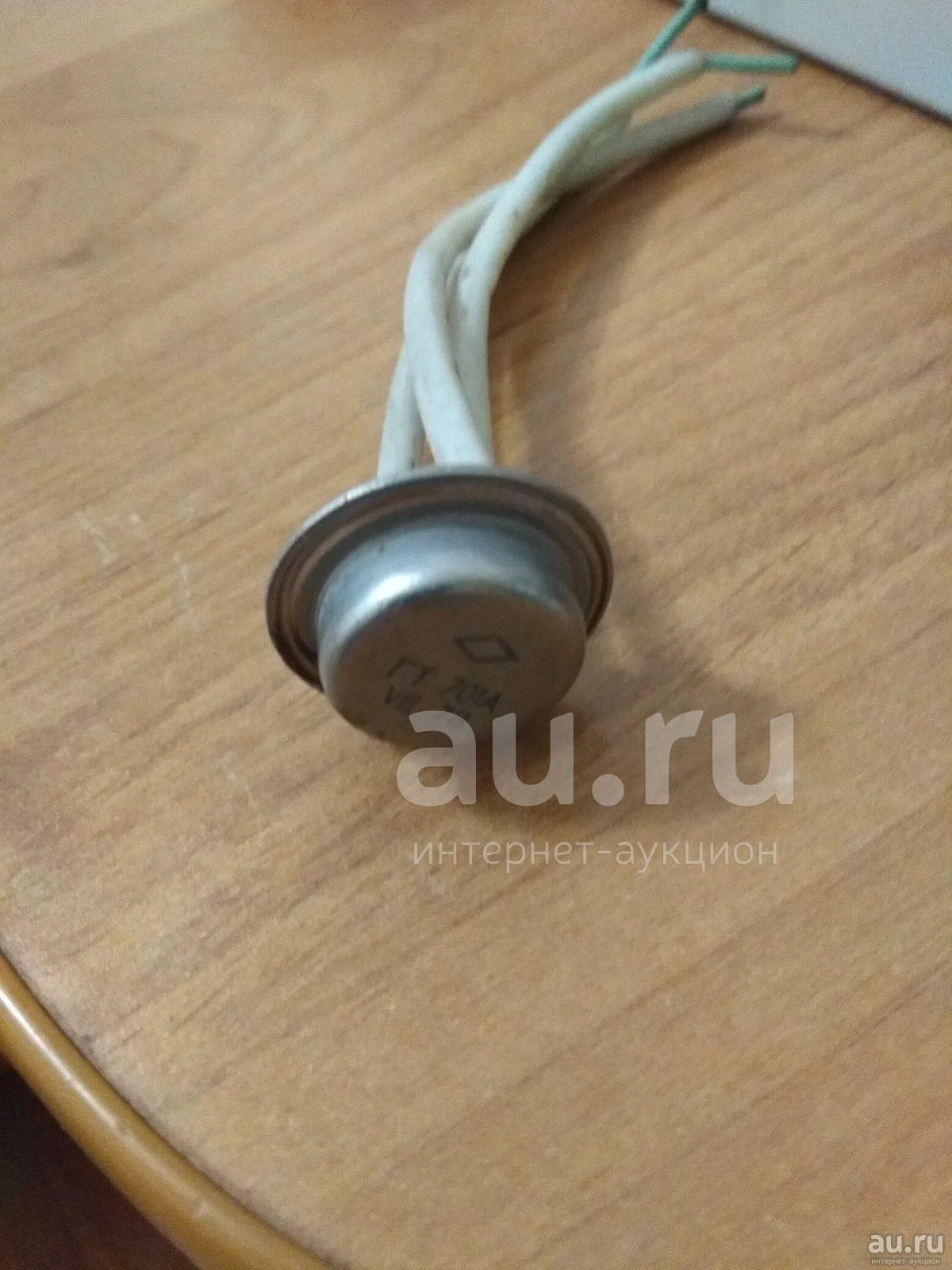

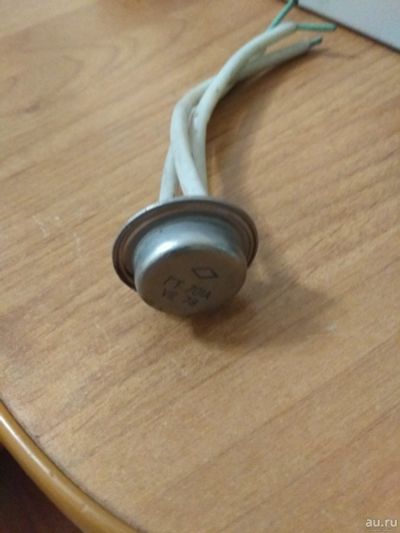

Выпускается в металлическом корпусе со стеклянными изоляторами и гибкими выводами.

Тип прибора указан на корпусе.

Масса транзистора не более 25 г.

Масса крепежного фланца не более 7,5 г.

Основные технические характеристики транзистора ГТ701А:

• Структура: p-n-p

• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 50 Вт;

• fh21б - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 0,05 МГц;

• Uкэr проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 55 В;

• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 15 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 12 А;

• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 6 мкА;

• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 10
