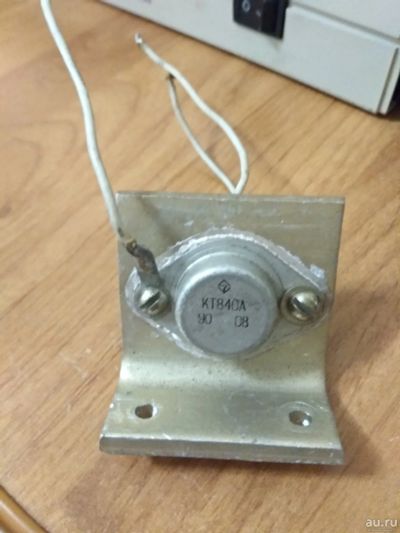

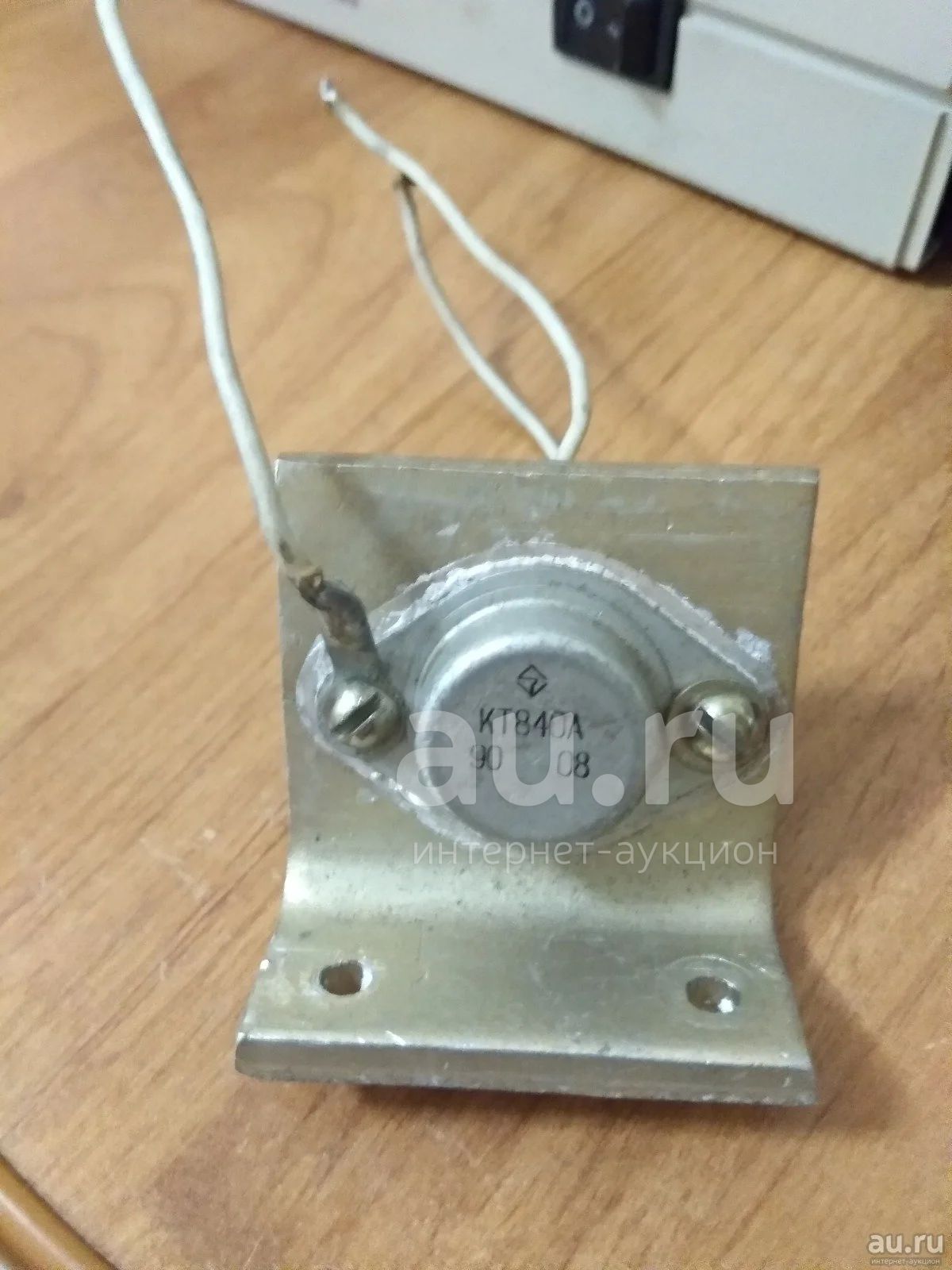

Транзистор КТ840А на радиаторе
Описание
Состояние | Б/у |
Наличие | В наличии |
Тип выводов | Монтаж с помощью клемм |
КТ840А
Транзисторы КТ840А кремниевые мезапланарные структуры n-p-n переключательные.
Предназначены для применения в переключающих и импульсных устройствах.
Выпускаются в металлическом корпусе с жесткими выводами и стеклянными изоляторами.
Тип прибора указывается на корпусе.
Масса транзистора не более 20 г.
Тип корпуса: КТ-9 (ТО-3).
Технические условия: аА0.336.442 ТУ.
Основные технические характеристики транзистора КТ840А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 60 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 8 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 900 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 6 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 3 мА (900В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 10... 60;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,75 Ом
