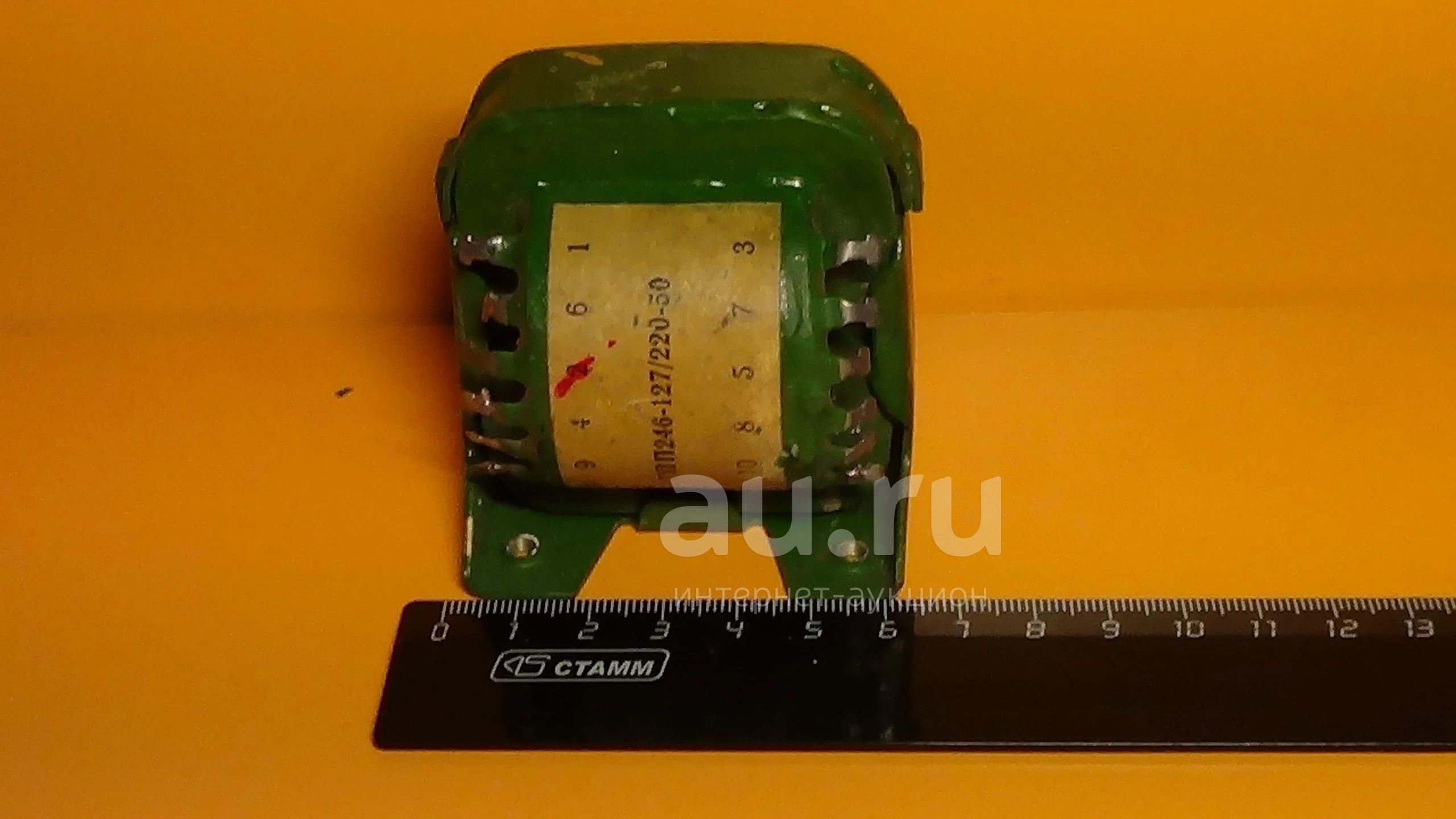

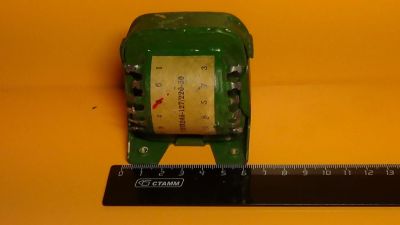

Трансформатор ТПП246-127/220-50.

ТПП253-127/220-50

Трансформаторы малой мощности ТПП253-127/220-50 предназначены для работы в устройствах, собранных на полупроводниковых приборах в радиоэлектронной аппаратуре, аппаратуре средств связи и электронно-вычислительных машинах, а также в бытовой РЭА при питании от промышленной и специальной сети переменного тока напряжением 127 и 220 В с частотой 50 Гц.

Трансформаторы охватывают широкий диапазон напряжений и токов при мощности до 500 В*А.

Наличие нескольких вторичных обмоток, рассчитанных на различные токи и напряжения, возможность их последовательного и параллельного соединений, позволяют получать разнообразные сочетания токов и напряжений для питания устройств различного функционального назначения.

В зависимости от заданных условий эксплуатации трансформаторы типа ТПП изготавливают с учетом внешних воздействующих факторов: климатических, механических, биологических. В зависимости от требований к влагоустойчивости трансформаторы изготавливают во всеклиматическом исполнении и для эксплуатации в районах с умеренно-холодным климатом.

Основные технические характеристики трансформатора ТПП253-127/220-50:

• Габаритные размеры BxHxL ...... 62х72х68 мм;

• Масса ...... 850 г;

• Типоразмер сердечника ...... ШЛМ20х25;

• Номинальная мощность ...... 22 В*А;

• Рабочая частота ...... 50 Гц;

• Напряжение первичной обмотки ...... 127/220 В;

• Ток первичной обмотки ...... 0,25/0,145 А;

• Ток вторичной обмотки ...... 0,61 А;

• Напряжение вторичной обмотки:

- 11-12 ...... 5,05 В;

- 13-14 ...... 5,05 В;

- 15-16 ...... 10 В;

- 17-18 ...... 10 В;

- 19-20 ...... 2,59 В;

- 21-22 ...... 2,58 В;
