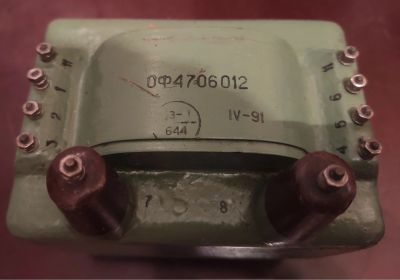

Трансформатор высоковольтный ОФ4706012
Продан по цене «Купить сейчас».
3 июля 2021 08:41
Этот лот уже не продается, но мы нашли для вас похожие
Приборная панель мотоцикл JAVA
3 000 руб.Насадка на дрель. Циркулярка.
4 000 руб.Автотрансформатор (ЛАТР) Ресанта (и не только)
7 000 руб.Старинная бочка 1942 г. 200 л Krafstoff
9 000 руб.Шаговый искатель
1 000 руб.Балансир, зарядное, тестер
900 руб.Сварочный аппарат.Инвертор 200А.(индикатор работает не корректно)
5 500 руб.Радиостанция КАРАТ
7 500 руб.Трансформатор высоковольтный ОФ4706012
Текущая цена
2 100 руб.
Блиц-цена
2 100 руб.
Текущая цена
2 100 руб.
Победитель
1
Блиц-цена
2 100 руб.
Продан по Блиц-цене(3 июля 2021 08:41)
1 человек минимальное кол-во участников торгов
Описание
Приборная панель мотоцикл JAVA
3 000 руб.Насадка на дрель. Циркулярка.
4 000 руб.Автотрансформатор (ЛАТР) Ресанта (и не только)
7 000 руб.Старинная бочка 1942 г. 200 л Krafstoff
9 000 руб.Шаговый искатель
1 000 руб.Балансир, зарядное, тестер
900 руб.Сварочный аппарат.Инвертор 200А.(индикатор работает не корректно)
5 500 руб.Радиостанция КАРАТ
7 500 руб.Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Коллектором называется электрод в лампе бегущей волны. См. более подробно в интернете устройство лампы бегущей волны.
10 фев 2021 21:35
Это понятно.
Коллектором называется электрод в транзисторе,в теплотехнике это слово используется тоже.
В данном случае пытаюсь уловить смысл.
Еще раз спасибо за схему.
Коллектором называется электрод в транзисторе,в теплотехнике это слово используется тоже.
В данном случае пытаюсь уловить смысл.
Еще раз спасибо за схему.
11 фев 2021 03:01
Подскажу. Это трансформатор от источника питания коллектора лампы бегущей волны (ЛБВ), технические условия блока ОФ5.121.017.
Первичная обмотка выводы 2-5 - 220 вольт.
Вторичная - 7-8.
Выводы 11 - зкран, земля.
Напряжение со вторичной обмотки выпрямляется и получается 1800 вольт. Пренебрегая падением напряжения на R23 можно прикинуть, что выходное напряжение трансформатора будет 1800/1.4 = 1285 вольт. А выходной ток 50 х 1,4 = 70 мА. Номинальная мощность около 90 ВА.
Первичная обмотка выводы 2-5 - 220 вольт.
Вторичная - 7-8.
Выводы 11 - зкран, земля.
Напряжение со вторичной обмотки выпрямляется и получается 1800 вольт. Пренебрегая падением напряжения на R23 можно прикинуть, что выходное напряжение трансформатора будет 1800/1.4 = 1285 вольт. А выходной ток 50 х 1,4 = 70 мА. Номинальная мощность около 90 ВА.
9 фев 2021 00:59
Спасибо.Я не смог найти по нему информацию.
Что-то типа этого я и предполагал.Вопрос.Что и почему в данном случае называется "коллектором"?
Что-то типа этого я и предполагал.Вопрос.Что и почему в данном случае называется "коллектором"?
9 фев 2021 03:10
Таких трансформаторов не бывает. Мощность потребляемая 220х0.2=44 ватт Выходная 2000х05=1000 ватт .
5 фев 2021 10:30
Вы правы.
Примерная габаритная мощность -200-400Вт.
Замеры по току-напряжению как-нибудь сделаю.
Примерная габаритная мощность -200-400Вт.
Замеры по току-напряжению как-нибудь сделаю.
5 фев 2021 11:46
