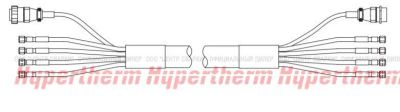

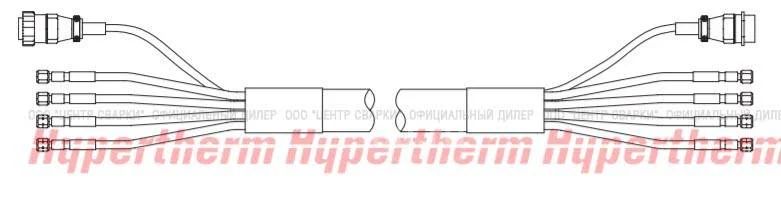

Кабель и газовый шланг в сборе с отсечным клапаном, 82 фт (25 м)
Код товара: 1305
Торги завершены. Лот не продан.
1 фев 2022 13:00
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
Кабель и газовый шланг в сборе с отсечным клапаном, 82 фт (25 м)
Цена
135 432 руб.
Цена
135 432 руб.
Торги завершены(1 фев 2022 13:00)
Описание
Состояние | Новое |
Артикул | 228864 |
Вес | 15.0 кг. |
Вид запасных частей | консоль |
Кабель и газовый шланг в сборе
| № детали | Длина | № детали | Длина |
| 128989 | 3 м | 128967 | 10 м |
| 128990 | 4,5 м | 128786 | 15 м |
| 228339 | 6 м | 128991 | 20 м |
| 128782 | 7,5 м | 228864 | 25 м |
Кабель от системы управления подачей газа к отсечному клапану
| Список сигналов кабеля: система управления подачей газа — отсечной клапан | ||
| Конец со стороны системы управления подачей газа Штырек № | Описание | Край со стороны отсечного клапана Штырек № |
| 1 | 120 В перем. тока, под напряжением — подача защитного газа до возбуждения дуги | 1 |
| 2 | 120 В перем. тока, возврат — подача защитного газа до возбуждения дуги | 2 |
| 3 | 120 В перем. тока под напряжением — подача защитного газа при резке | 3 |
| 4 | 120 В перем. тока возврат — подача защитного газа при резке | 4 |
| 5 | 120 В перем. тока под напряжением — подача плазмообразующего газа до возбуждения дуги | 5 |
| 6 | 120 В перем. тока возврат — подача плазмообразующего газа до возбуждения дуги | 6 |
| 7 | 120 В перем. тока под напряжением — подача плазмообразующего газа при резке | 7 |
| 8 | 120 В перем. тока возврат — подача плазмообразующего газа при резке | 8 |
| 9 | 120 В перем. тока под напряжением — отвод плазмообразующего газа | 9 |
| 10 | 120 В перем. тока возврат — отвод плазмообразующего газа | 10 |
| 11 | Заземление | 11 |
Кабель отсечного клапана
| Список сигналов кабеля — кабель отсечного клапана | |||
| Описание | Край B | Цвет | Край A |
| Защитный До возбуждения дуги | S P | Красный/черный Красный | 1 2 |
| Защитный При резке | S П | Красный/черный Красный | 3 4 |
| Плазма До возбуждения дуги | P P | Красный/черный Красный | 5 6 |
| Плазма расход газа при резке | P П | Красный/черный Красный | 7 8 |
| Отвод | V V | Красный/черный Красный | 9 10 |
| Заземление | Заземление Заземление Заземление Заземление | Зеленый/ желтый | 11 12 13 14 |
