Комплект плат для усилителя мощности класса D на TPA3255, 2x315Вт
Удалён продавцом.
Комплект плат для усилителя мощности класса D на TPA3255, 2x315Вт
Описание
Состояние | Новое |
Производитель | ЧипДип |
Система звучания | 2.0 (стерео) |
Выходная мощность, Вт | 315 |

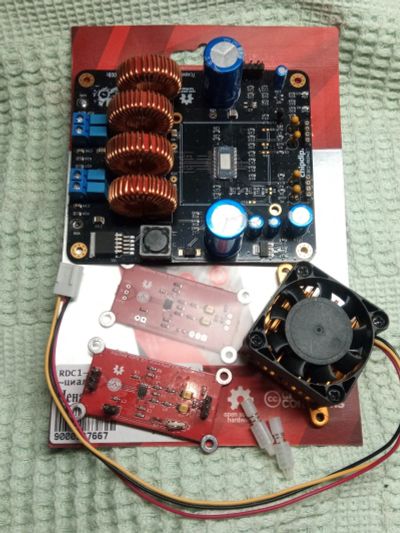

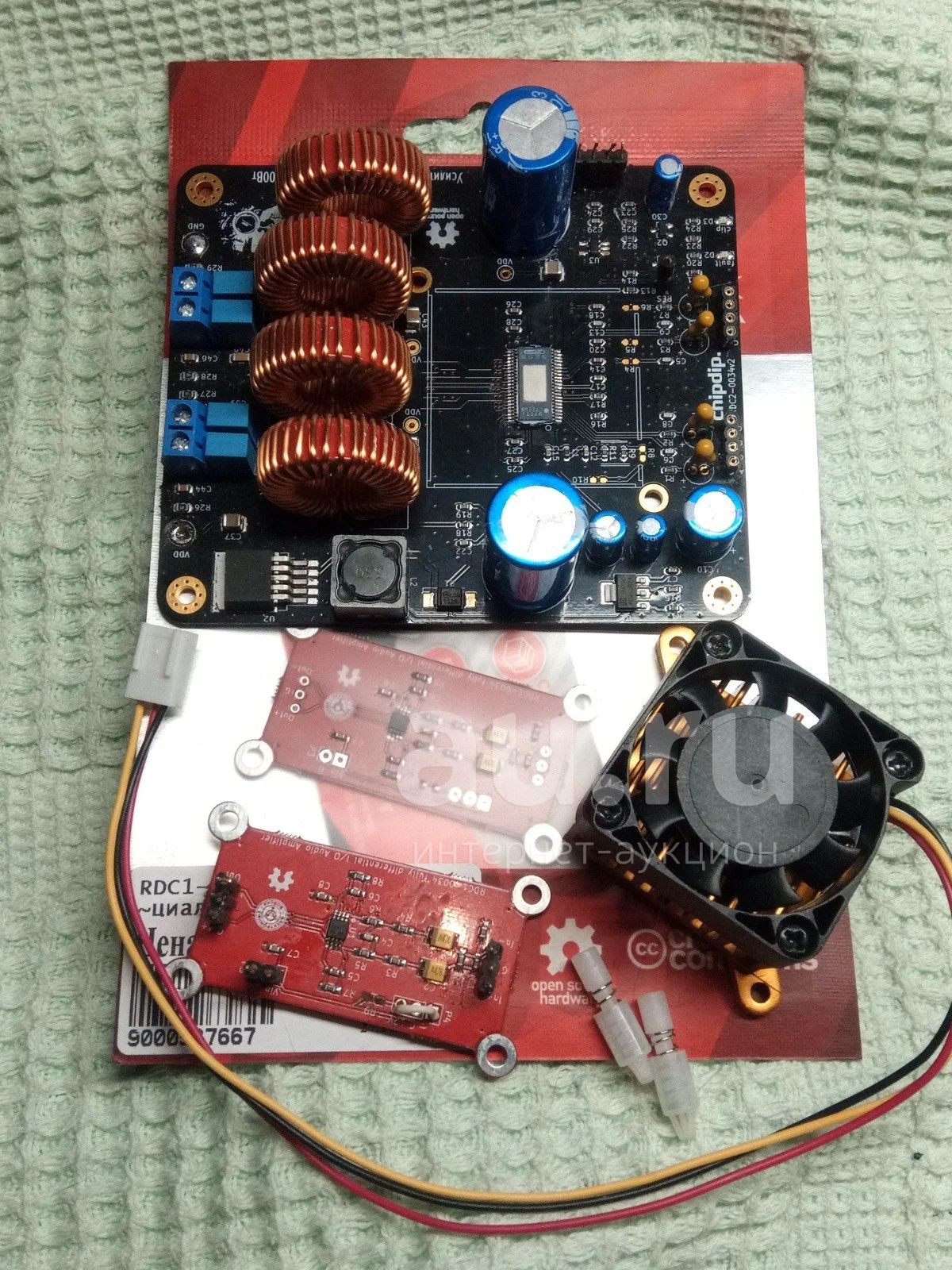

Комплект спаяных плат производства ЧипДип для сборки очень мощного и качественного усилителя.
1 шт. RDC2-0034 All-in-One
Это полный комплект для сборки высокопроизводительного усилителя мощности класса D, который совмещает качество звука премиум-класса с высоким КПД класса D. Усилитель построен на микросхеме TPA3255. Это четырехканальный аналоговый чип с цифровым усилителем Power Stage. Он имеет усовершенствованную интегрированную конструкцию обратной связи и исправление ошибок драйвера высокоскоростного шлюза (PurePath ™ Ultra-HD). Эта технология обеспечивает сверхнизкие искажения в звуковом диапазоне и превосходное качество звука. RDC2-0034 All-in-One на производстве сконфигурирован для работы с двумя каналами, включенными по мостовой схеме (BTL).
Технические характеристики BTL:
Выходная мощность каждого канала
Rн=8Ом, Kни=1%, Uпит=48В – 150Вт
Rн=4Ом, Kни=1%, Uпит=48В – 250Вт
Rн=8Ом, Kни=10%, Uпит=48В – 190Вт
Rн=4Ом, Kни=10%, Uпит=48В – 300Вт
Отношение сигнал/шум – 111дБ
Динамический диапазон – 113дБ
Размер платы, мм; 103 х 88
2 шт. RDC1-0034a
Дифференциальный, высокопроизводительный предварительный усилитель. OPA1632
RDC1-0034a - полностью дифференциальный предварительный усилитель НЧ. Операционный усилитель, установленный в этот модуль - OPA1632 работает в широком диапазоне частот вплоть до 180 МГц, имеет очень высокую скорость нарастания сигнала - 50 В/мкс и усиливает аудио сигнал с исключительно низкими искажениями – 0,000023%, с максимальным отношением сигнал-шум и широким динамическим диапазоном. Дифференциальные вход и выход уменьшают гармоники четного порядка и минимизирует шумовые помехи.
Полоса воспроизводимых частот (ограничена активным ФНЧ) - 1.6Гц…80кГц Коэффициент нелинейных искажений THD + N @ 1 kHz - 0.000022% Коэффициент подавления синфазного сигнала – 90дБ Скорость нарастания выходного сигнала - 50В/мкс Выходной ток – 85мА Рекомендованное напряжение питания - 12В Возможное напряжение питания – 5…30В
1 шт. 40х40мм радиатор с кулером и креплениями
Платы проверены. Никаких косяков в работе нет.
Подробное описание и схемы в открытом доступе на сайте ЧипДип.
Торга нет. Аналогичный не спаяный комплект в магазине стоит 3500 руб.
