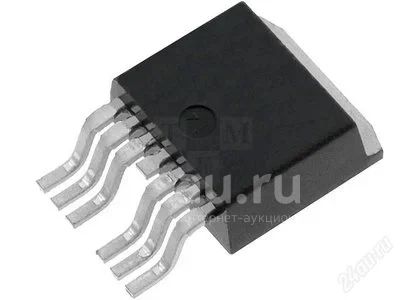

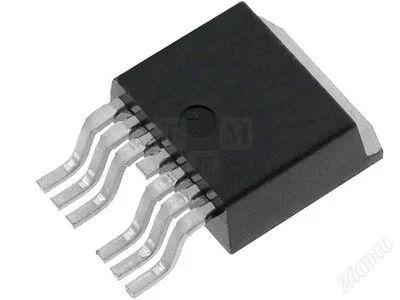

IRF2804S-7P бюджетный "аналог" BTS555
Удалён продавцом.
24 апр 2012 09:21
Этот лот уже не продается, но мы нашли для вас похожие
Цена
75 руб.
Удалён(24 апр 2012 09:20)
Описание
Зачем он нужен
1) уменьшает сопротивление цепи привода, что приводит к увеличению скорострельности и экономии батареи
2) снимается нагрузка с контактной группы, что предотвращает образование нагара на контактах или в исключительных случаях полного выхода из строя контактной группы
Для чего нужны и сколько приблизительно стоят доп. элементы.
резисторы 2шт. 0.125Вт (5-10р) - для открытия затвора транзистора, потому что из силовых транзисторов только BTS555 имеет напряжение открытия затвора 5В, у всех остальных оно несколько выше
конденсатор 16В 220-470мкФ (10-20р) - для открытия затвора транзистора при напряжении на батареи ниже 6В и избежании при этом перегрева транзистора
диод любой выдерживающий ток 1А (10-30р) - для защиты транзистора от ЭДС.
Еще рекомендую поставить(оставить) предохранитель - защитит транзистор от перегрузки, а так же батарею от КЗ
Схемы подключения разобраны в этой статье на Talks Guns, почитайте перед тем как задавать вопросы
talks.guns.ru/forummessage/74/115600-0.html
1) уменьшает сопротивление цепи привода, что приводит к увеличению скорострельности и экономии батареи
2) снимается нагрузка с контактной группы, что предотвращает образование нагара на контактах или в исключительных случаях полного выхода из строя контактной группы
Для чего нужны и сколько приблизительно стоят доп. элементы.
резисторы 2шт. 0.125Вт (5-10р) - для открытия затвора транзистора, потому что из силовых транзисторов только BTS555 имеет напряжение открытия затвора 5В, у всех остальных оно несколько выше
конденсатор 16В 220-470мкФ (10-20р) - для открытия затвора транзистора при напряжении на батареи ниже 6В и избежании при этом перегрева транзистора
диод любой выдерживающий ток 1А (10-30р) - для защиты транзистора от ЭДС.
Еще рекомендую поставить(оставить) предохранитель - защитит транзистор от перегрузки, а так же батарею от КЗ
Схемы подключения разобраны в этой статье на Talks Guns, почитайте перед тем как задавать вопросы
talks.guns.ru/forummessage/74/115600-0.html
Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Для информации на мощных тюнах горят, на 120 работают уже более 2-х лет.
Опыт пайки иметь обязательно можете запросто перегреть микросхему.
Опыт пайки иметь обязательно можете запросто перегреть микросхему.
9 апр 2012 07:13
IRF2804S-7P
Корпус TO-263-7
Ток стока максимальный рабочий при 25°C 160 А
Сопротивление открытого канала при диапазоне Uзатв(ном) 1.6 мОм
Рассеиваемая мощность 330 Вт
BTS555
TO-218AB
Ток стока максимальный рабочий при 25°C 165 А
Сопротивление открытого канала при диапазоне Uзатв(ном) 2.5 мОм
Рассеиваемая мощность 360 Вт
Как видите разница между ними по характеристикам не велика, разница в структуре, в BTS555 кроме самого силового транзистора понапихано еще всякой защиты что и увеличивает его стоимость в 4-5раз, в случае IRF2804 все решает банальный предохранитель от 30А при батареи в 12В до 45А при 7.4В и все дела
Корпус TO-263-7
Ток стока максимальный рабочий при 25°C 160 А
Сопротивление открытого канала при диапазоне Uзатв(ном) 1.6 мОм
Рассеиваемая мощность 330 Вт
BTS555
TO-218AB
Ток стока максимальный рабочий при 25°C 165 А
Сопротивление открытого канала при диапазоне Uзатв(ном) 2.5 мОм
Рассеиваемая мощность 360 Вт
Как видите разница между ними по характеристикам не велика, разница в структуре, в BTS555 кроме самого силового транзистора понапихано еще всякой защиты что и увеличивает его стоимость в 4-5раз, в случае IRF2804 все решает банальный предохранитель от 30А при батареи в 12В до 45А при 7.4В и все дела
10 апр 2012 09:52
