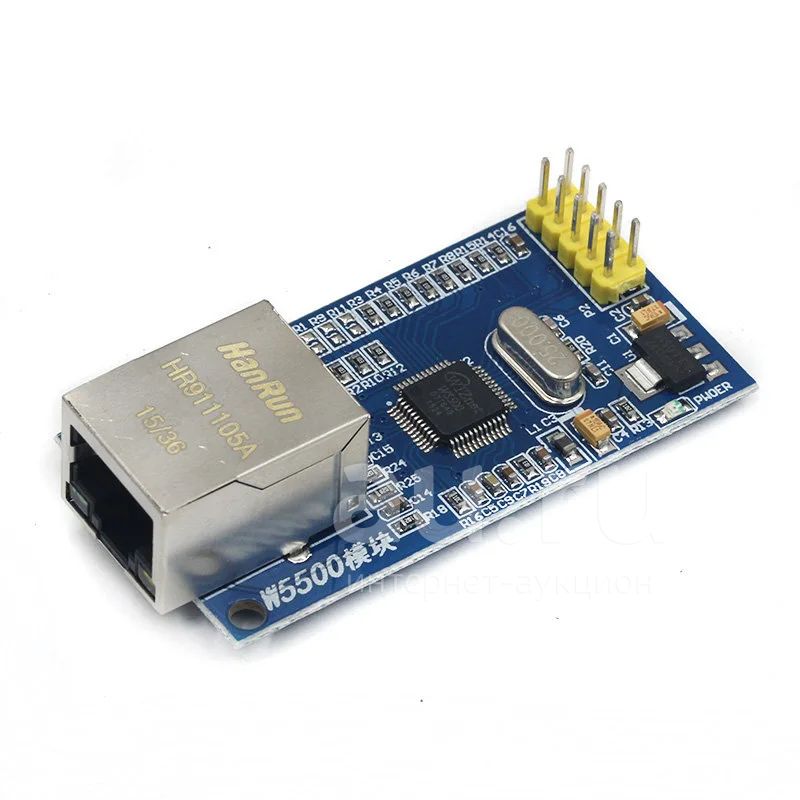

Cетевой контроллер mini W5500 LAN Ethernet Shield Network Module (SPI, Arduino)

Сетевой модуль W5500 является Ethernet-контроллером на базе чипа W5500 от корейской компании WIZnet, он является более новой моделью своего предшественника W5100. Так же на модуле установлены обвязка чипа, стабилизатор на 3,3 В и разъём RJ45 с согласующим трансформатором. Используя данный модуль Вы сможете передавать данные как по локальной сети, так и по сети интернет. Модуль может быть запитан как от напряжения 3,3 В, так и от напряжения 5 В. Логические уровни на информационных выводах 3,3 В, но они толерантны к уровням 5 В, значит Вы можете подключать его к Arduino работающим как от 3,3 В, так и от 5 В.

Для работы с модулем предлагаем воспользоваться библиотекой Ethernet2, синтаксис обращения к функциям и методам которой аналогичен библиотеке Ethernet.

Характеристики

• Напряжение питания: 3,3 или 5 В постоянного тока.
• Ток потребляемый модулем: до 185 мА (при Vcc = 3 В).
• Интерфейс: SPI (MODE 3).
• Количество независимых сетевых подключений: до 8.
• Сетевые протоколы: TCP/IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE.
• Сетевые интерфейсы: 10BaseT/100BaseTX Ethernet PHY embedded.
• Размер внутреннего буфера TX/RX: 32 кБайт.
• Светодиодная индикация режимов работы: (Full/Half duplex, Link, Speed, Active).
• Рабочая температура 0...70 °C.
• Габариты: 60x30 мм.
