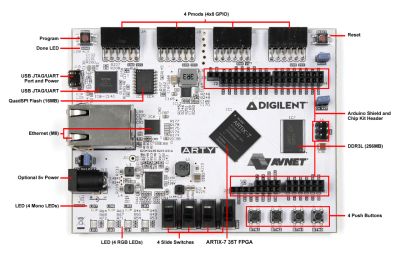

Xilinx Artix-7 35T Arty FPGA Evaluation Kit

Отладочная платформа Arty Board на основе XILINX Artix-7™ FPGA специально разработана для использования совместно с MicroBlaze Soft Processing System. При использовании отладочной платы в этом контексте, Arty становится наиболее гибкой процессинговой системой, которую пользователь может адаптировать под задачи собственного проекта. В отличие от других одноплатных компьютеров, Arty не имеет жёсткой привязки к одному набору технологических периферийных устройств. В один момент он может быть коммуникационной станцией, под завязку забитой интерфейсами UART, SPI, I2C и Ethernet MAC, а в следующий – это дотошный хронометрист с десятком 32-разрядных таймеров. Кроме того, плата имеет универсальные популярные разъемы расширения (Arduino™ R3 и Pmod™), что делает ее хорошо адаптируемым инструментом в наборе разработчика.

• Xilinx Artix-35T FPGA:
• 33,280 логических элементов в 5200 секциях (каждая секция содержит четыре 6-входовых логических элемента LUT (Look-Up Table, таблица преобразования) и 8 триггеров),
• 1,800 Kbits быстрого блока RAM,
• пять источников синхронизации с фазовой автоподстройкой частоты (PLL),
• 90 DSP секций,
• внутренние тактовые частоты, превышающие 450 MHz,
• АЦП на кристалле (XADC),
• программирование через JTAG и Quad-SPI Flash;
• Особенности системы:
• 256 MB DDR3L с 16-bit шиной @ 667 MHz,
• 16 MB Quad-SPI Flash,
• USB-JTAG для программирования (требуется microUSB кабель, нет в комплекте),
• питание от USB или любого источника 7 V-15 V;
• Подключение к системе:
• 10/ 100 Mbps Ethernet,
• USB-UART мост;
• Кнопки, светодиоды, выключатели:
• 4 выключателя,
• 4 кнопки,
• 1 кнопка сброса,
• 4 светодиода,
• 4 RGB светодиода;
• Разъемы расширения:
• 4 Pmod connectors,
• Arduino/ chip KIT шилд разъем;
• Программирование:
• включена бесплатная лицензия Vivado Design Suite.

Комплектация: коробка, буклет, плата. Все как новое.
