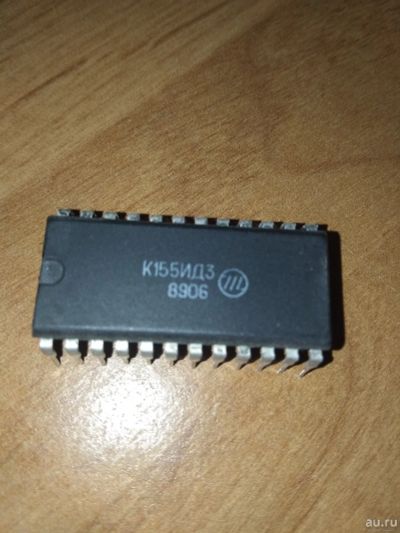

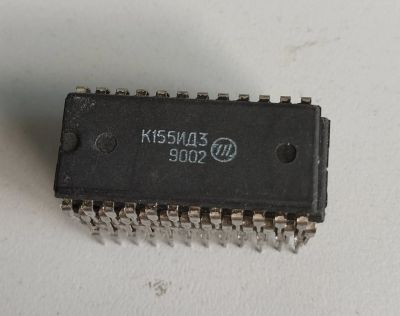

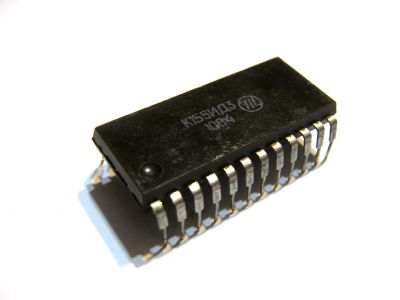

Микросхема к155ид3

Дешифратор-демультиплексор представляет собой 4 линии на 16.

Микросхема — дешифратор, позволяющий преобразовать четырехразрядный код, поступивший на входы АО — А3 в напряжение низкого логического уровня.

Содержит 225 итнегральных элементов. Корпус К155ИД3 типа 239.24-2.

Электрические параметры

1 Номинальное напряжение питания 5 В 5 %

2 Выходное напряжение низкого уровня не более 0,4 В

3 Выходное напряжение высокого уровня не менее 2,4 В

4 Входной ток низкого уровня не более -1,6 мА

5 Входной ток высокого уровня не более 0,04 мА

6 Ток потребления не более 56 мА

7 Время задержки распространения при включении

по входам 20 - 23

по входам 18, 19

не более 33 нс

не более 27 нс

8 Время задержки распространения при выключении

по входам 20 - 23

по входам 18, 19

не более 36 нс

не более 30 нс

9 Время дешифрации не более 35 нс

10 Потребляемая мощность не более 294 мВт
