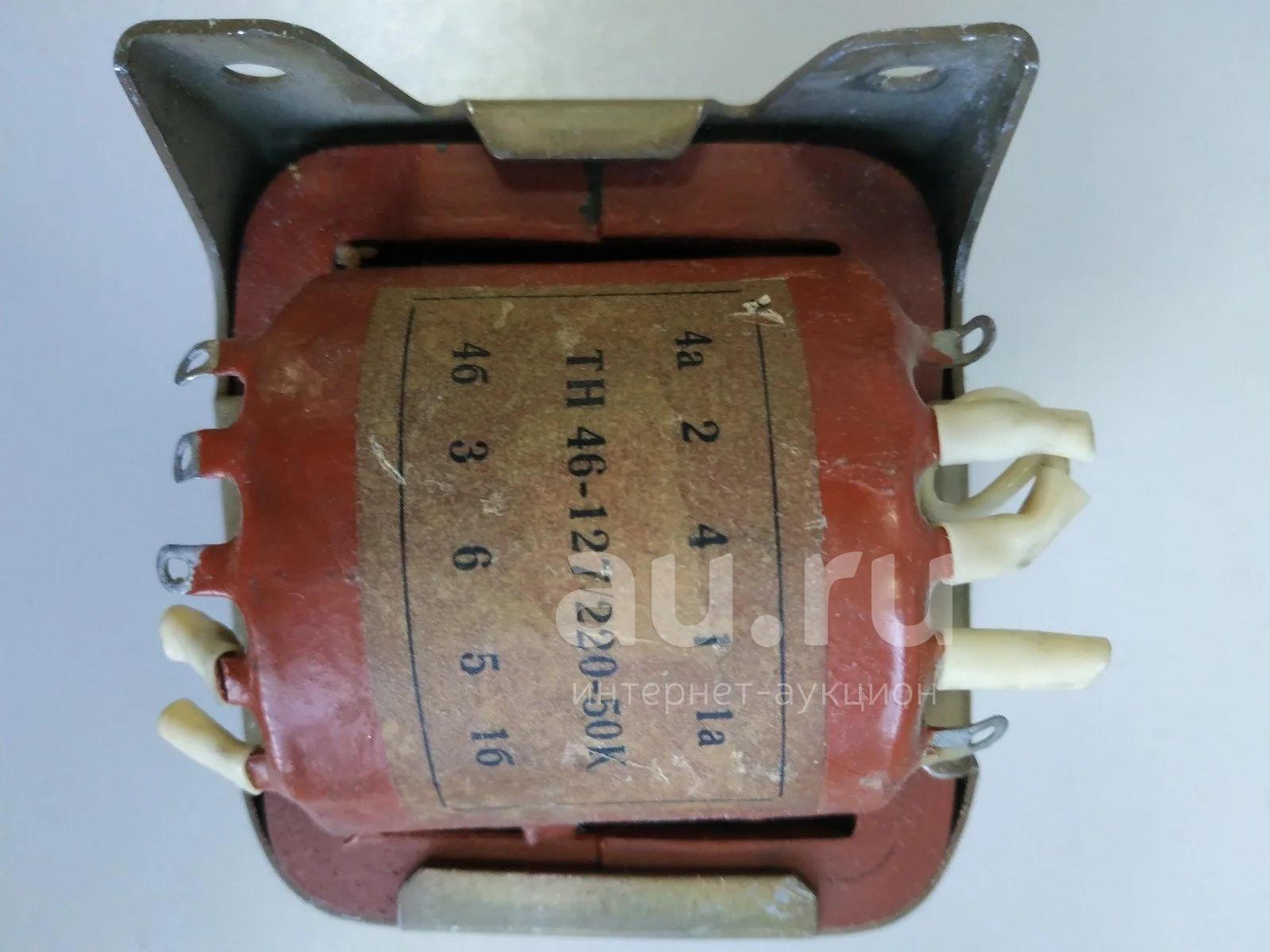

Трансформатор ТН 46-127/220-50к

• Сердечник: ШЛ20х25
• Мощность: 58 Вт
• Ток первичной обмотки: 0,53/0,32 А
• Масса: 1,45 к

Выводы обмоток Напряжение, В Допустимый ток, А

7-8 6,3в 2,3А

9-10 6,3в 2,3А

11-12(13) 5(6,3)в 2,3А

14-15(16) 5(6,3)в 2,3А

Напряжение на отводах первичных обмоток трансформаторов ТН46 на 127/220 В составляют:

• между выводами 1 и 1а, 4 и 4а - 3,2 В;
• между выводами 1 и 1б, 4 и 4б - 6,3 В;
• между выводами 1 и 2, 4 и 5 - 110 В;
• между выводами 1 и 3, 4 и 6 - 127 В.

При использовании трансформаторов ТН46-127/220 на 127 В необходимо:

• соединить выводы 1 и 4, а также 3 и 6;
• подать напряжение 127 В на выводы 1 и 3.

При использовании трансформаторов ТН46-127/220 на 220 В необходимо:

• соединить выводы 2 и 4;
• подать напряжение 220 В на выводы 1 и 5.
