Триод - транзистор П4БЭ

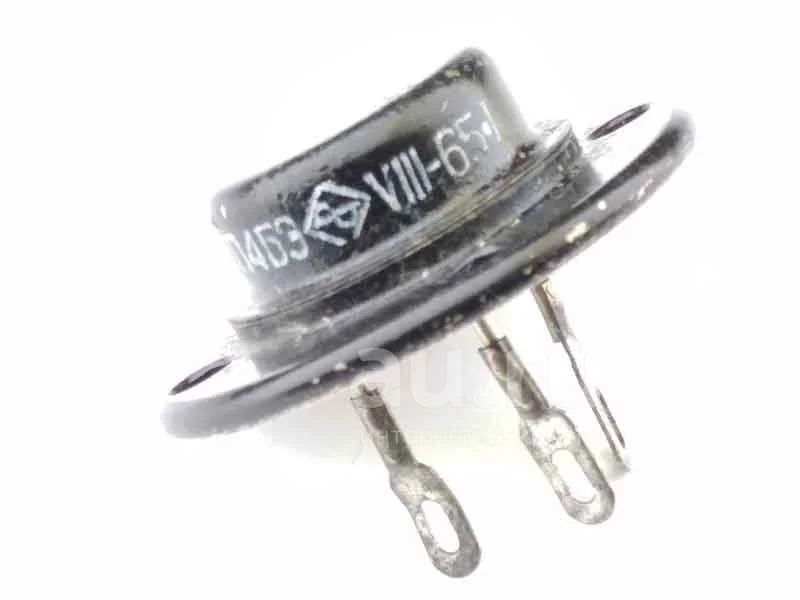

П4БЭ - транзистор германиевый сплавной низкочастотный структуры PNP. Выполнен в металлическом корпусе со стеклянными изоляторами и жесткими выводами.

Транзисторы П4БЭ предназначены для применения в схемах переключения, преобразователях напряжения и выходных каскадах УНЧ.

Напряжение насыщения коллектор-эмиттер при IК=2 А, IБ=0,3 А П4БЭ, не более 0,5 В

Статический коэффициент передачи тока в схеме с общим эмиттером при UКЭ=10 В, IК=2 А 15-40

Коэффициент усиления по мощности при Рвых=10 Вт, UКБ=26 В, Rи=25 Ом, F=1 кГц, не менее 23 дБ

Коэффициент нелинейных искажений при Рвых=10 Вт, UКБ=26 В, Rи=25 Ом, F=1 кГц, не более 10%

Граничная частота коэффициента передачи тока в схеме с общей базой, не менее 150 кГц

Постоянное напряжение коллектор-база 70 В

Постоянное напряжение коллектор-эмиттер при RБЭ 15 Ом 60 В

Постоянная рассеиваемая мощность с теплоотводом при Тк=313 К 25 Вт
