Транзистор П605А

Транзисторы П605А германиевые структуры p-n-p универсальные.

Предназначены для применения в усилительных, генераторных и импульсных каскадах низкой и высокой частоты до 30 МГц.

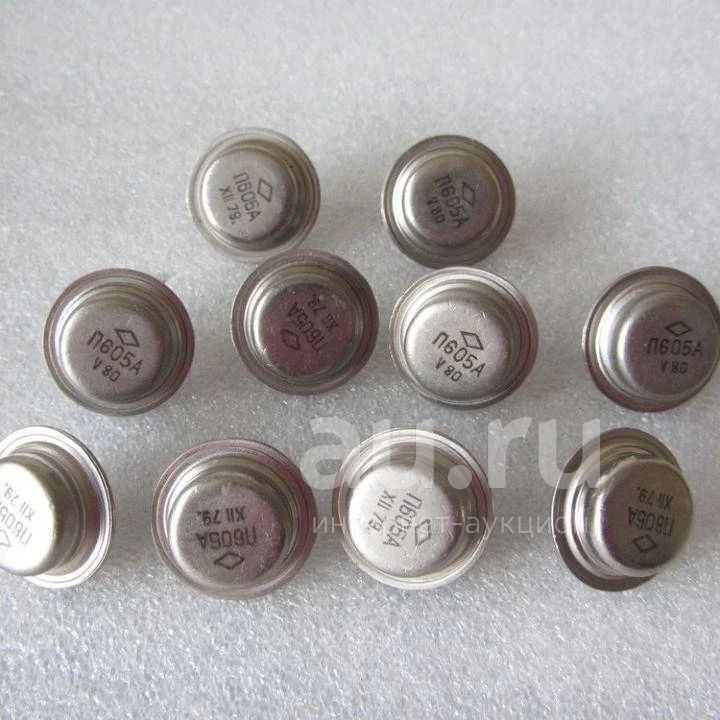

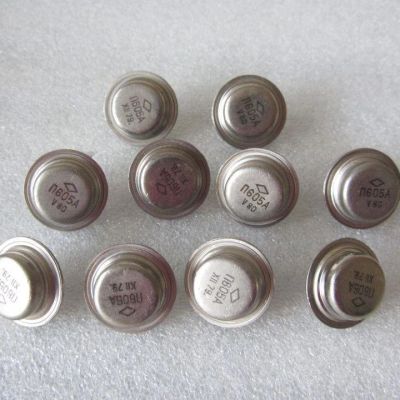

Выпускаются в металлостеклянном корпусе с гибкими (вариант 1) и жесткими (вариант 2) выводами.

Тип прибора указан на корпусе.

Масса транзистора с жесткими выводами не более 11 г, с гибкими выводами не более 12 г.

Технические условия: ЩТ3.365.014ТУ.

Основные технические характеристики транзистора П605А:

• Структура транзистора: p-n-p

• Рк max - Постоянная рассеиваемая мощность коллектора: 3 Вт;

• Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 45 В;

• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 1 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 1500 мА;

• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 2000 мкА;

• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 40... 120;

• Ск - Емкость коллекторного перехода: не более 130 пФ;

• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 40 Ом
