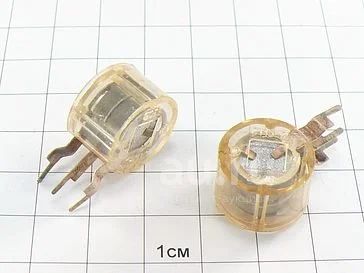

Терморезистор СТ15-2-220V (позистор)

СТ15-2-220V Терморезистор с положительным ТКС - позистор - полупроводниковые резисторы с нелинейной Вольт Амперной Характеристикой (ВАХ). Характерной чертой термозависимых резисторов является то, что сопротивление в теле элемента изменяется в связи с колебаниями температуры окружающей среды. Производятся терморезисторы с отрицательным и положительным Температурным Коэффициентом Сопротивления (ТКС).

Сфера применения их достаточно широка - они используются в цепях и схемах температурной стабилизации системы резисторных усилителей, а также в различных типах устройств и приборов измерения, регулировки и автоматики (замера, контроля уровня и автоматической регулировки климатического (температурного) и пожарного сигнализирования).

К основным характеристикам терморезисторов относятся:

Номинальное сопротивление Rн - электрическое сопротивление, значение которого обозначено на корпусе или указано в нормативной документации, измеренное при определенной температуре окружающей среды (обычно 20°С). Значения устанавливаются по ряду Е6 либо Е12.

Температурный коэффициент сопротивления ТКС - характеризует, изменение (обратимое) сопротивления на один градус Цельсия.

Максимально допустимая мощность рассеяния Pmax - наибольшая мощность, которую длительное время может рассеивать ТР, не вызывая необратимых изменений характеристик. При этом его температура не должна превышать максимальную рабочую температуру.

Коэффициент температурной чувствительности В - определяет характер температурной зависимости данного типа ТР. Известен как "постоянная В", зависящая от физических свойств полупроводникового материала, из которого выполнен термочувствительный элемент.

Постоянная времени t - характеризует тепловую инерционность. Она равна времени, в течении которого сопротивление ТР изменяется на 63% при перенесении его из воздушной среды температурой 0°С в воздушную среду с температурой 100°С.

Зависимость тока, который проходит сквозь терморезистор, от прилагающегося к нему напряжения (в случае температурного равновесия между резистором и окружающей средой) определяется вольт-амперной характеристикой. Инерционность показывает, насколько быстрой будет скорость реагирования детали на изменение температуры внешней среды, то есть определяет скорость изменения сопротивления элемента. Инерционность находится в прямой зависимости от конструкции, размеров резистора и теплопроводимости окружающей среды. Стабильность определяет период времени, в течение которого элемент сохраняет исходные свойства (при использовании либо хранении).

Диапазон номинальных сопротивлений при 20° С 20...50 Ом

Максимальная мощность, Вт 3, Uпред=150В; I=12мА

Диапазон рабочих температур,° С -60...85

ТКС при 20°С, %/°С 60...160

Максимальный ток в цепи подогрева, мА 15

Кратность измерения в области положительного ТКС 10000 при 25...160°С
