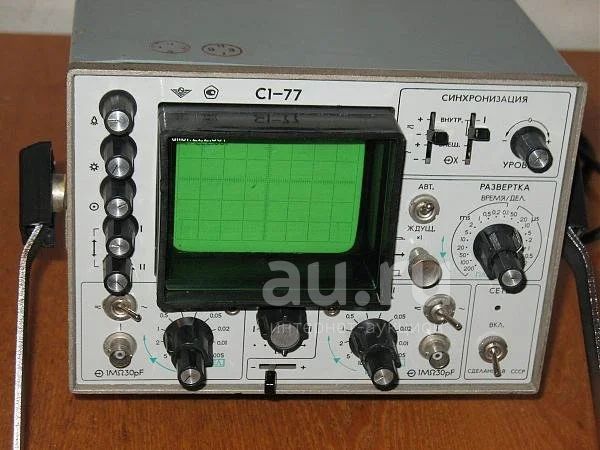

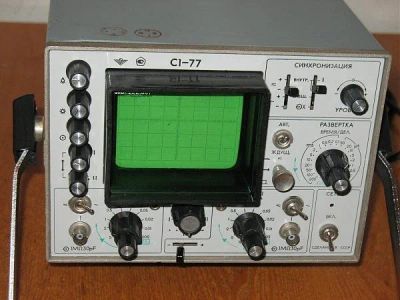

Осциллограф аналоговый С1-77 универсальный 2 канала.

Осциллограф С1-77 универсальный предназначен для исследования формы электрических сигналов в диапазоне частот 0МГц-10МГц, измерения размахов в диапазоне от 0,01В до 200В и временных интервалов от 0,1∙10-6с до 0,4с.

Наличие двух каналов вертикального отклонения обеспечивает одновременное исследование двух сигналов на одной развертке.

Осциллограф С1-77 универсальный применяется при разработке, настройке и регулировке радиоэлектронной аппаратуры в лабораторных, цеховых и полевых условиях.

Технические характеристики приборов осциллографы С1-77 универсальные:

Вертикальное отклонение:

- 2 канала.

- Полоса пропускания прибора осциллограф С1-77 универсальный - 0МГц-10МГц.

- Время нарастания переходной характеристики 35нс (40нс - с выносным делителем).

- Коэффициент отклонения - 5мВ/дел-10В/дел (ступенчато соответственно ряду чисел 1, 2, 5).

- Основная погрешность - ±4%.

- Плавная регулировка коэффициента отклонения прибора осциллограф С1-77 универсальный 2,5 раза.

- Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе - 300В (200В - с выносным делителем).

- Входной импеданс прибора осциллограф С1-77 универсальный:

- 1 МОм/30пФ;

- 1 МОм/12пФ (с делителем 1:10).

Горизонтальное отклонение прибора осциллограф универсальный С1-77:

- Коэффициент развертки 0,1мкс/дел-0,05с/дел (ступенчато соответственно ряду чисел 1, 2, 5).

- Плавная регулировка коэффициента развертки с перекрытием 2,5.

- Основная погрешность прибора осциллограф С1-77 универсальный - ±4%.

- Режим работы развертки - автоколебательный, ждущий, внешний сигнал.

Размер ЭЛТ - 60х80мм (6х8 делений).

Ширина линии луча - 0,7мм.

Питание прибора осциллограф С1-77 универсальный:

- переменный ток - сеть 220В, 50Гц; 115В и 220В, 400Гц;

- постоянный ток - 24В.

Потребляемая мощность - 50В∙А.

Габариты - 275х182х440мм.

Масса прибора осциллограф С1-77 универсальный - 10кг.
