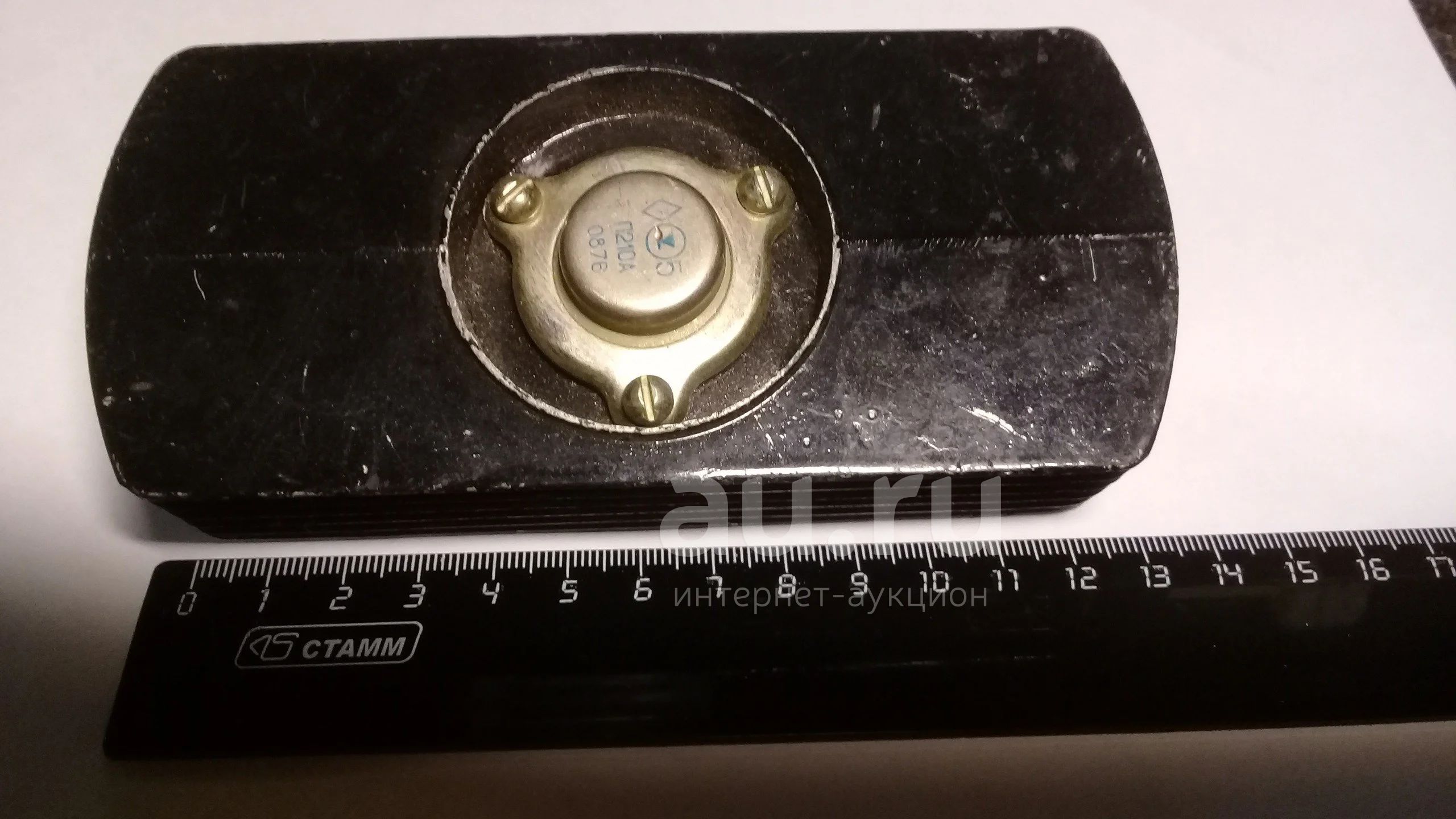

Транзистор П210А на радиаторе

П210А

Транзисторы П210А германиевые сплавные структуры p-n-p универсальные.

Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.

Выпускаются в металлостеклянном корпусе с жесткими выводами.

Тип прибора указан на корпусе.

Масса транзистора не более 37 г с наконечниками выводов и не более 48,5 г с крепежным фланцем.

Технические условия: ЩМ3.365.037 ТУ.

Основные технические характеристики транзистора П210А:

• Структура транзистора: p-n-p

• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 60 Вт;

• fh21э - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером: не менее 0,1 МГц;

• Uкэо проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и разомкнутой цепи базы: 65 В;

• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 25 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 12 А;

• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 8 мА;

• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: бол

САМЫЙ КРУТОЙ ТРАНЗИСТОР - П210А

П210А это элита мощных германиевых транзисторов используемых даже в наше время. Вся серия П209,П210 не может похвастать стабильностью и выносливостью, на префикс А говорит, что данный прибор прошел проверку ОТК для ВПК.

Практически до конца восьмидесятых в радиостанциях БТР и Танков использовались повышающие преобразователи именно на этих транзисторах.

До сих пор в старой технике можно увидеть сборки ключей именно на П210 . Особенности их структуры позволяют строить схемы без привычного Смещения на резисторе, это описано в старой технической литературе и особо подчеркивалось при замене германиевых транзисторов на кремниевые.

Особенность и достоинство перехода сделанного на германии это работа на очень маленьких потенциалах. Не смотря на серьезные недостатки именно П210А является элитой для построения Идеального усилителя А класса, минимальный уровень шумов и искажений на средних мощностях обеспечивается за счет минимума деталей.
