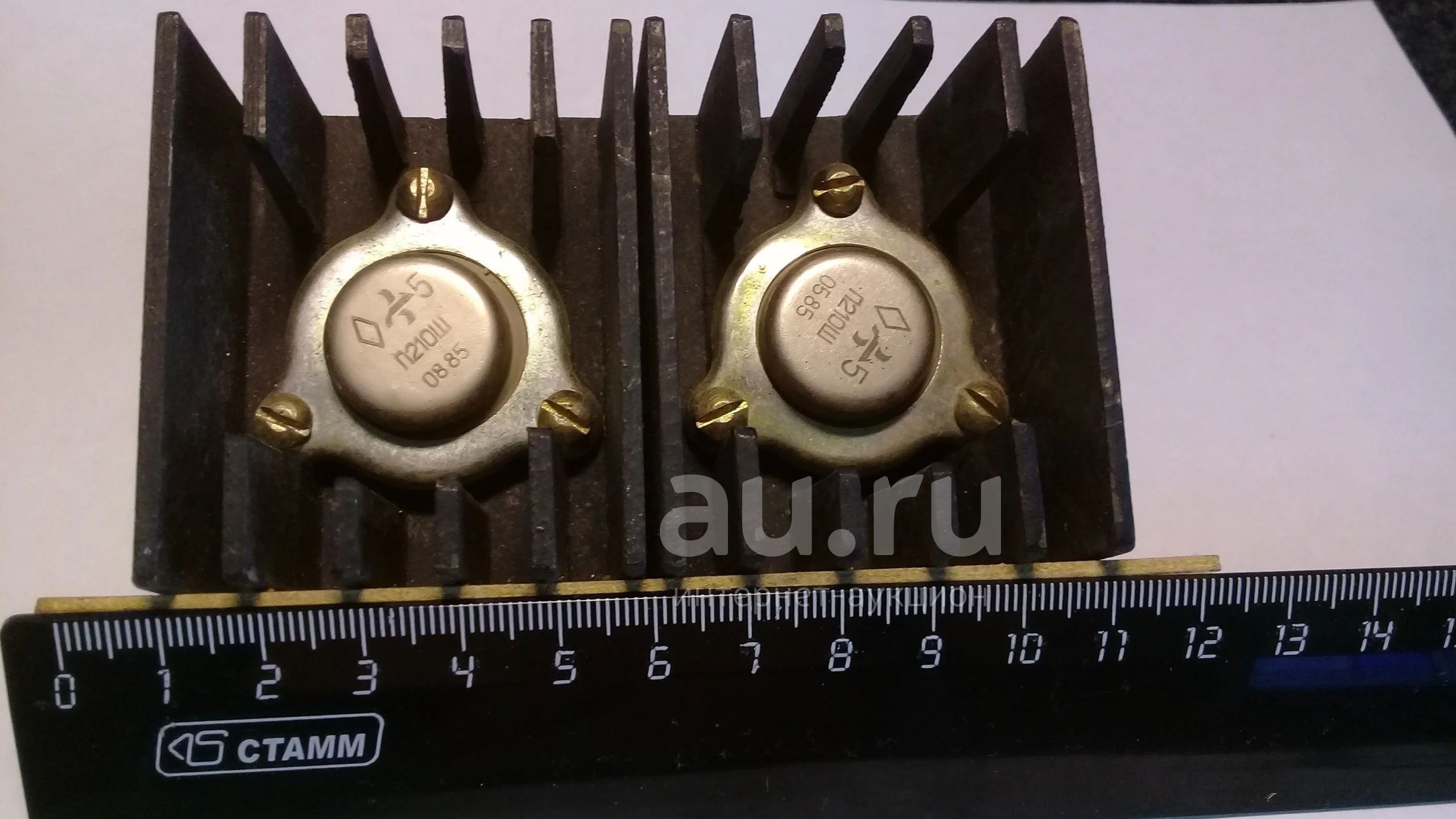

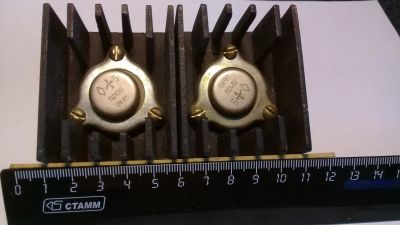

Два транзистора П210Ш на радиаторах

П210Ш на алюминиевых радиаторах.

Транзисторы П210Ш германиевые сплавные структуры p-n-p универсальные.Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.Выпускаются в металлостеклянном корпусе с жесткими выводами.Тип прибора указан на корпусе.

Масса транзистора не более 37 г с наконечниками выводов и не более 48,5 г с крепежным фланцем.

Основные технические характеристики транзистора П210Ш:

• Структура транзистора: p-n-p

• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 60 Вт;

• fh21э - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером: не менее 0,1 МГц;

• Uкэr проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 64 В;

• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 25 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 12 А;

• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 8 мА;

• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: более 15
