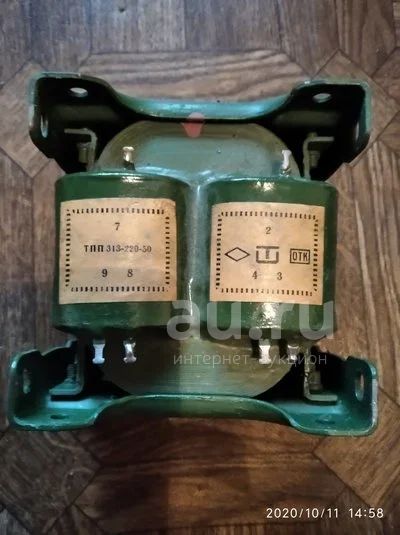

ТПП 313-220-50 Трансформатор стержневой конструкции
Описание
- Сердечник: ПЛМ27х40х46
- Мощность: 160 Вт
- Ток первичной обмотки: 1,53/0,83 А
- Масса: 3,4 кг
Выводы обмоток Напряжение, В Допустимый ток, А
11-12 4,1 7,25
17-18 4,1 7,25
13-14 6,3 7,25
19-20 6,3 7,25
15-16 0,63 7,25
21-22 0,63 7,25
Таб.1. Электрические параметры трансформатора ТПП313-220-50
Трансформаторы ТПП313 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТПП313-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП313 на 220 В такие же, как у соответствующих трансформаторов ТПП313 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТПП313 на 127/220 В:
- между выводами 1 и 2, 6 и 7 - 7 В;
- между выводами 2 и 3, 7 и 8 - 100 В;
- между выводами 3 и 4, 8 и 9 - 20 В;
- между выводами 4 и 5, 9 и 10 - 11 В.
В трансформаторах ТПП313 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное - повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.
Подробное описание: http://vprl.ru/index/transformatory_tpp/0-22
