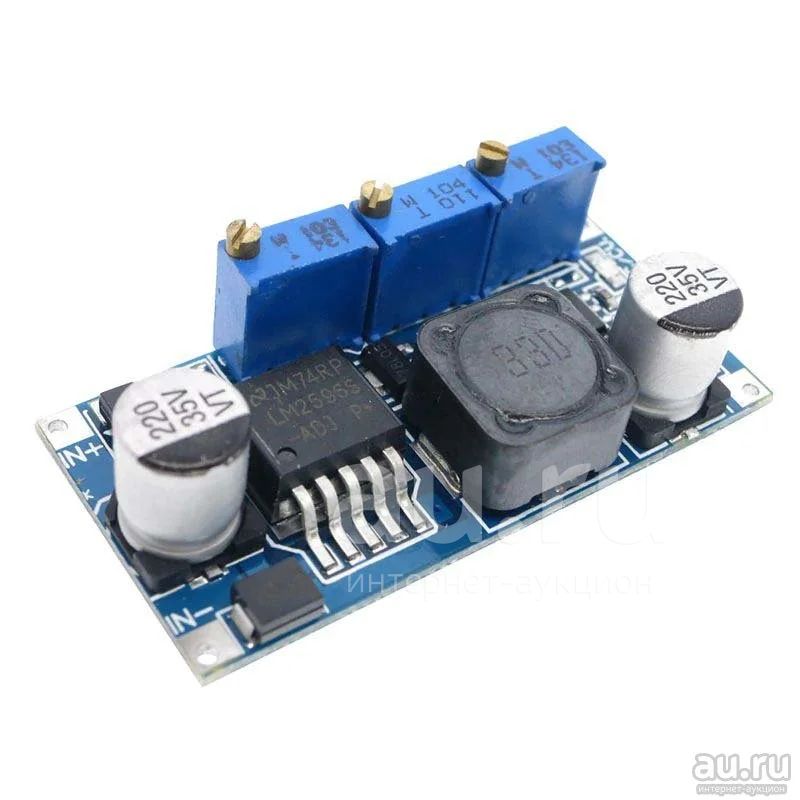

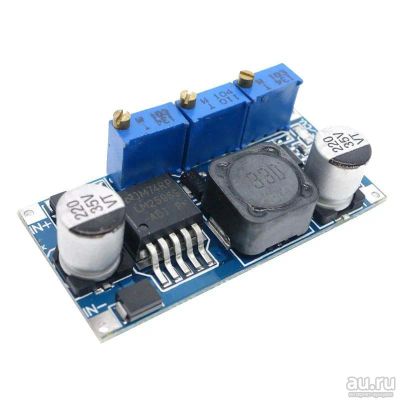

LM2596S Понижающий преобразователь DC-DC регулируемый (ток, напряжение) для зарядных устройств BMS драйвер для светодиодов [В3] Q_Alter

Новое!

Данный преобразователь можно использовать как драйвер для светодиодов, как зарядное устройство с индикацией окончания заряда, как маломощный лабораторный блок питания и т.п.

Входное напряжение: 5 - 30 В

Выходное напряжение: 1,25 - 30 В

Макс ток: до 3А (лучше с радиатором!)

Размеры: 48 х 24 х 14 мм

Переменные резисторы:

1 - Регулировка выходного напряжения

2 - Регулировка порога срабатывания для светодиода (OK) индикатора установки порога зарядного тока, ток окончания заряда аккумулятора (загорается индикатор ОК на плате). Настраивается при подключенной нагрузке.

3 - Регулировка ограничения выходного тока

Индикаторы:

ОК - горит когда ток нагрузки меньше чем задан подстроечным резистором (2), т.е. аккумулятор заряжен.

CH - горит когда ток нагрузки больше чем задан подстроечным резистором (2), т.е. идет заряд аккумулятора.

CC/CV - показывает режим работы преобразователя, режим ограничения выходного тока или напряжения. Горит когда ток нагрузки больше чем задан подстроечным резистором (3)

Обращаю внимание, для правильного функционирования преобразователя, желательно чтобы входное напряжение превышало выходное минимум на 1.5 вольт!

Алгоритм настройки для зарядки аккумулятора или подключения как драйвер светодиодов с ограничением тока:
