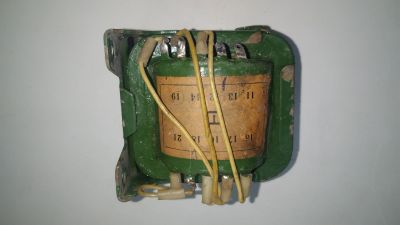

ТПП268-127/220-50

Трансформаторы ТПП268 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТПП268-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Трансформаторы ТПП220-127/220-50 предназначены для работы от сети переменного тока с напряжением 127/220В, частотой 50Гц. Особенностью трансформаторов ТПП220-127/220-50 является низкое напряжение вторичных обмоток, поэтому они обычно применяются для питания полупроводниковых схем.

Сердечник: ШЛМ25х25

Мощность: 57 Вт

Ток первичной обмотки: 0,615/0,36 А

Масса: 1,4 кг

Напряжение на отводах первичных обмоток трансформаторов ТПП268 на 127/220 В:

между выводами 1 и 2, 6 и 7 - 7 В;

между выводами 2 и 3, 7 и 8 - 100 В;

между выводами 3 и 4, 8 и 9 - 20 В;

между выводами 4 и 5, 9 и 10 - 11 В.

При использовании трансформаторов ТПП268-127/220 на 127 В необходимо:

соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;

подать напряжение 127 В на выводы 1 и 4 (6 и 9).

При использовании трансформаторов ТПП268-127/220 на 220 В необходимо:

соединить выводы 3 и 7;

подать напряжение 220 В на выводы 2 и 9.

или соединить выводы 4 и 7;

подать напряжение 220 В на выводы 2 и 8.

Электрическая принципиальная схема трансформатора питания ТПП268

Рис1. Электрическая принципиальная схема трансформатора питания ТПП268 на 50 Гц, 127/220 В

Электрическая принципиальная схема трансформатора питания ТПП268

Рис2. Электрическая принципиальная схема трансформатора питания ТПП268 на 50 Гц, 220 В

В трансформаторах ТПП268 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное - повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.
