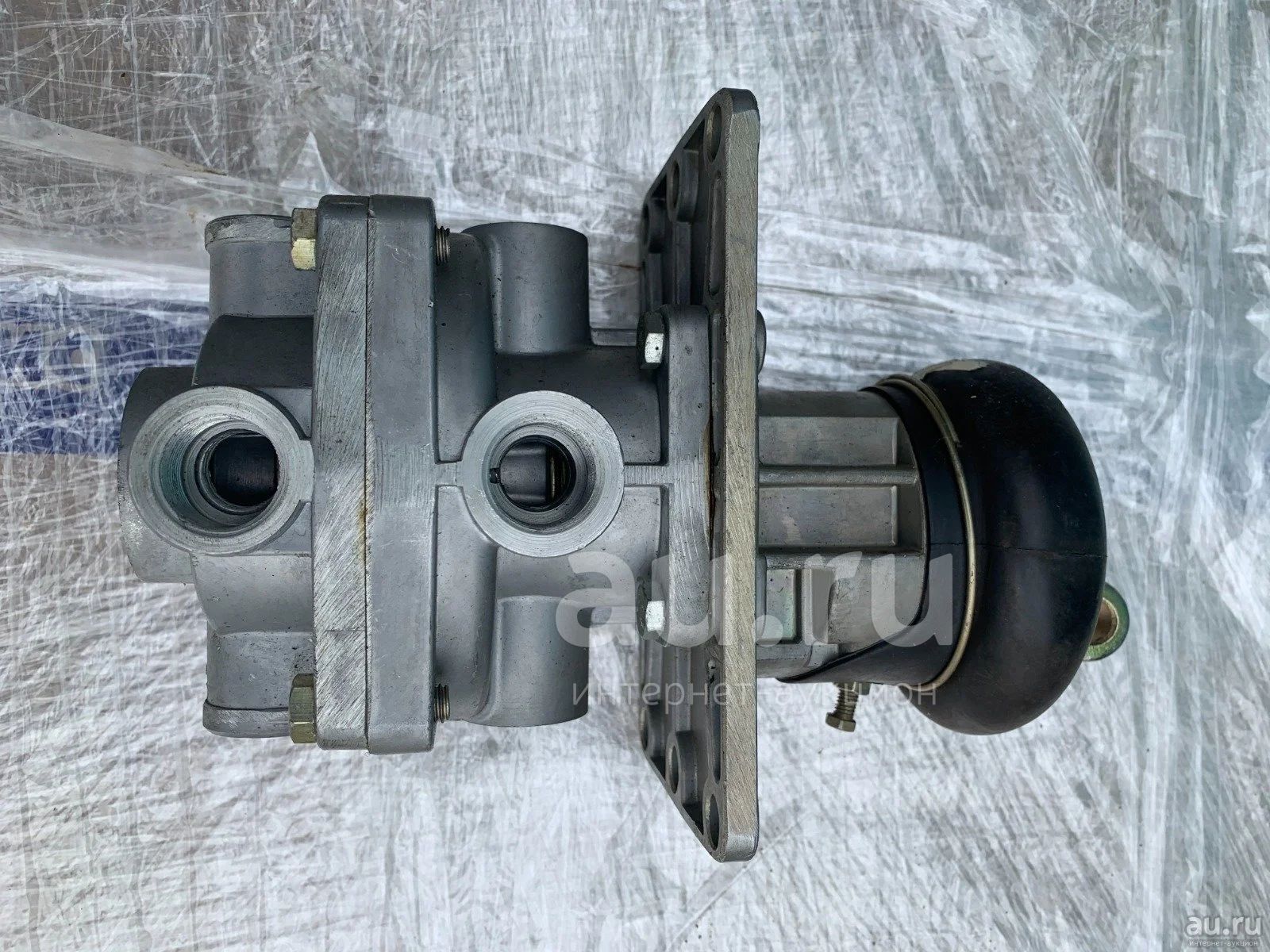

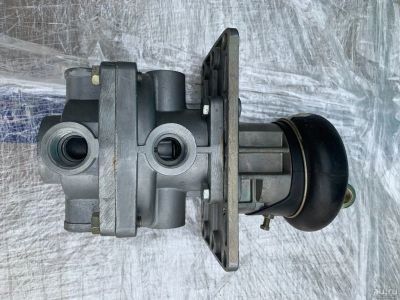

Кран Тормозной 2-Х Секционный С Рычагом Беломо Noname арт. 64221-3514008 Noname 642213514008 Зил, Камаз, Маз

Тормозной двухсекционный кран 64221-3514008 и его модификации крепятся при помощи 6 болтов М10.

Необходимо отрегулировать привод так, чтобы он был полностью открыт при нажатии педали до упора. При нажатии на тормоз давление через рычаг (1), толкатель (2) и упругий элемент (13) передается на верхний следящий поршень (16).

Под этим давлением поршень движется вниз. Сначала в верхней секции выход клапана (15) закрывается, а затем в верхнем корпусе (14) клапан (15) отрывается от седла, тем самым давая проход сжатому газу из входа (11) в выход (21) и затем к исполнительным механизмам одного из 2 контуров.

Давление в выходе (21) увеличивается пока сила давления на педаль не уравновесится с давлением на поршень (16). Так происходит следящее действие в верхней секции крана МАЗ двухсекционного типа. В тоже самое время сжатый газ через отверстие (А) проникает в полость (В) нижней секции крана над поршнем (10) .

Большой поршень (10) двигается вниз и вначале закрывает выход из клапана (5), а затем в нижнем корпусе (9) отрывает его от седла. Из входа (12) сжатый воздух проходит к выходу (22) и дальше к исполнительным механизмам 2-го контура тормозного привода.

При увеличении давления в выходе (22) оно увеличивается так же под поршнями (10) и (4). И, как результат, давление, действующие на большой поршень с 2 сторон, уравновешивается. Как следствие, давление на выходе (22) становится пропорциональным давлению на педали.

Так происходит следящее действие в нижней секции.

При поломке верхней секции управление нижней секцией будет осуществляться механически через толкатель (6) поршня (4) и шпильку (7).
