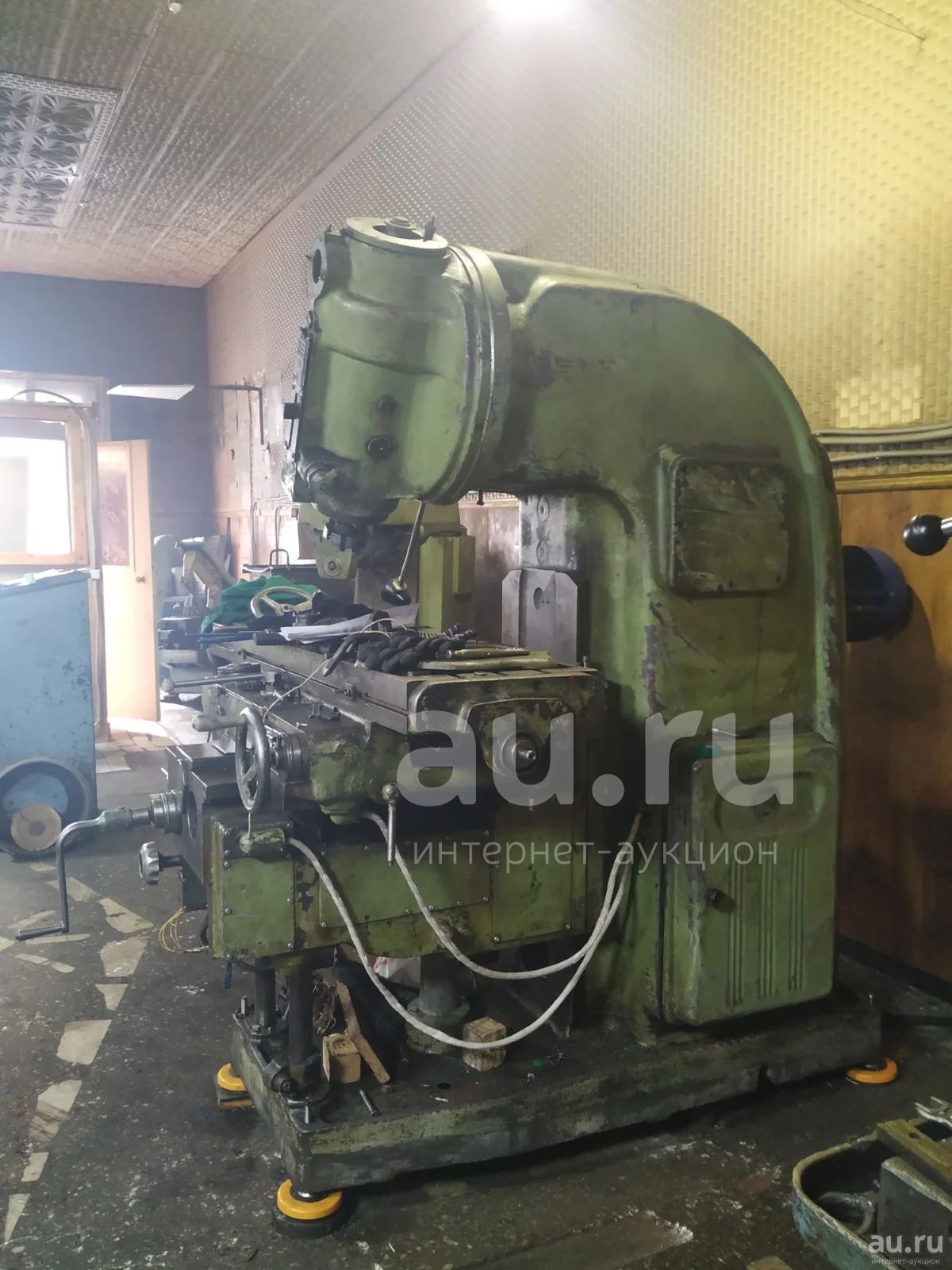

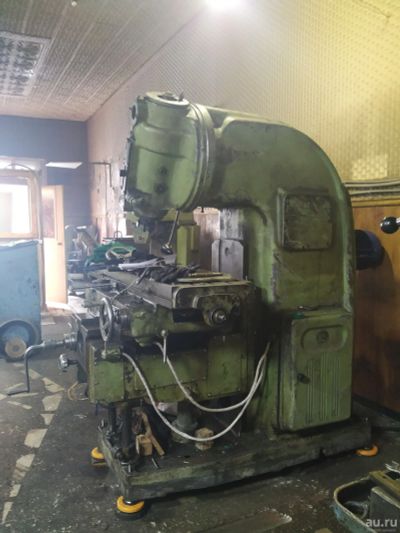

6М13П - Станок вертикальный консольно-фрезерный

Станки модели 6м13п предназначены для выполнения различных фрезерных работ в условиях как индивидуального, так и крупносерийного производства. В крупносерийном производстве станки могут быть успешно использованы также для выполнения работ операционного характера.

Габарит станка:

длина 2565

ширина 2135

высота мм 2235

Вес станка кг 4060

Основные размеры

Наименьшее и наибольшее расстояние от торца шпинделя до стола мм 30-500

Расстояние от оси шпинделя до вертикальных направляющих станины мм 450

Наибольшее расстояние от задней кромки стола до вертикальных направляющих станины мм 360

Размер рабочей поверхности стола (длина/ширина) мм 1600/400

Наибольшие перемещения стола:

продольное от руки 900

продольное механически 900

поперечное от руки 320

поперечное механически 300

вертикальное от руки 420

вертикальное механически мм 400

Выключающие упоры продольной, поперечной и вертикальной подач Есть

Автоматическая прерывная подача:

продольная Есть

поперечная и вертикальная Нет

Перемещение на одно деление лимба мм 0,05

Перемещение на один оборот лимба:

продольное и поперечное 6

вертикальное мм 2

Число Т-образных пазов 3

Предохранение от перегрузки (муфты) Есть

Блокировка ручной и механической подач Есть

Шпиндель

Внутренний конус:

система ГОСТ836-62

размер №3

Торможение шпинделя Есть

Блокировка рукояток Есть

Наибольшее осевое перемещение пиноли шпинделя от руки мм 85

Перемещение пиноли на один оборот лимба мм 4

Перемещение пиноли на одно деление лимба мм 0,05

Наибольший угол поворота шпиндельной головки град ±45

Поворот на одно деление шкалы град 1
