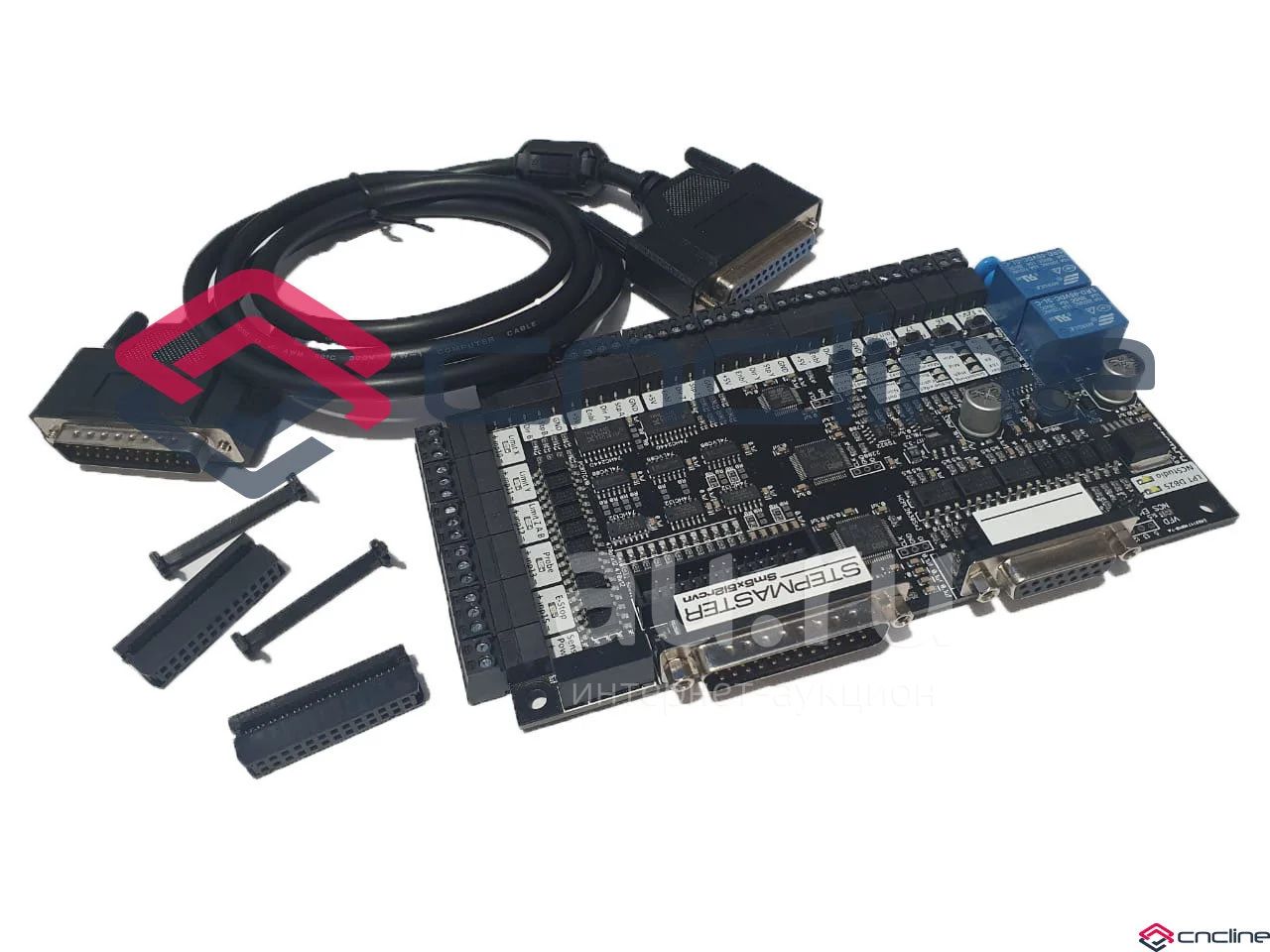

StepMaster v2.5 Интерфейсная плата для станков с ЧПУ

Плата предполагает подключение к LPT порту компьютера или плате NCStudio (при наличии кабеля) и может работать с такими программами, как Mach3, LinuxCNC, TurboCNC, а также с аппаратными контроллерами и NCStudio V5.5.60.

• 5 осей. 2 реле. Управление скоростью шпинделя.
• 5 входов с собственным питанием и опторазвязкой для датчиков и кнопок.
• Подключение к LPT или плате NCStudio (во втором случае возможно использовать только 3 оси).
• Полная опторазвязка кабеля NCStudio.
• Высокоточный 12-битный преобразователь ШИМ -> напряжение 0-10 В для управления скоростью шпинедля.
• Поддержка режима ChargePump.
• Возможность умножения частоты 1X, 2X, 4X, 8X, 16X.
• 4 режима фильтрации сигнала.
• Выбор активного фронта входного сигнала Step.
• Возможность ограничения частотного диапазона входного сигнала до 250 кГц или до 2 МГц,
• Автоматическое включение реле №16 при наличии сигнала Enable / ChargePump,
• Автоматическое включение реле №17 при наличии сигнала запуска шпинделя или ШИМ сигнала регулировки скорости шпинделя,
• Возможность непосредственного управления реле по 16 и 17 линиям LPT при неиспользовании 5 оси.
• Автоматическое применение настроек для работы с платой NCStudio при подключении кабеля к плате.
• Возможность выбора входа управления LPT / NCStudio подключенным к плате микро переключателем.
• Настройка платы микрокнопками с индикацией текущих настроек,
• Сохранение настроек в энергонезависимую память и их автозагрузка при включении,
• Кабель DB25 длиной 1,4 м с ферритовым фильтром.

В основе платы 3 высокопроизводительных 32-битных микропроцессора ARM Cortex-M3, позволяющих добиться быстрой, точной, мягкой и стабильной работы станка, устранить сбои и смещения координат. Помимо коррекции сигнала управления, цифровой фильтр позволяет увеличить диапазон частот управляющего сигнала для более мелкого дробления микрошага.

Наличие уточняйте по Тел.2-780-800. В случае отсутствия на складе, возможен заказ со сроком доставки 2-3 недели.
