Регулятор тяги Honeywell FR-124 для твердотопливных котлов

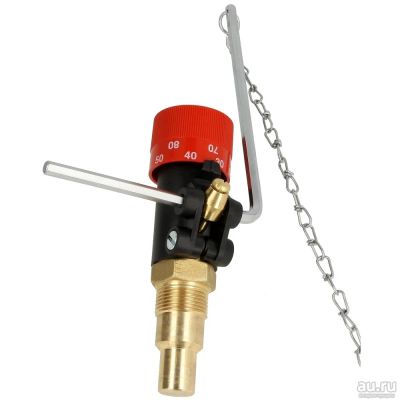

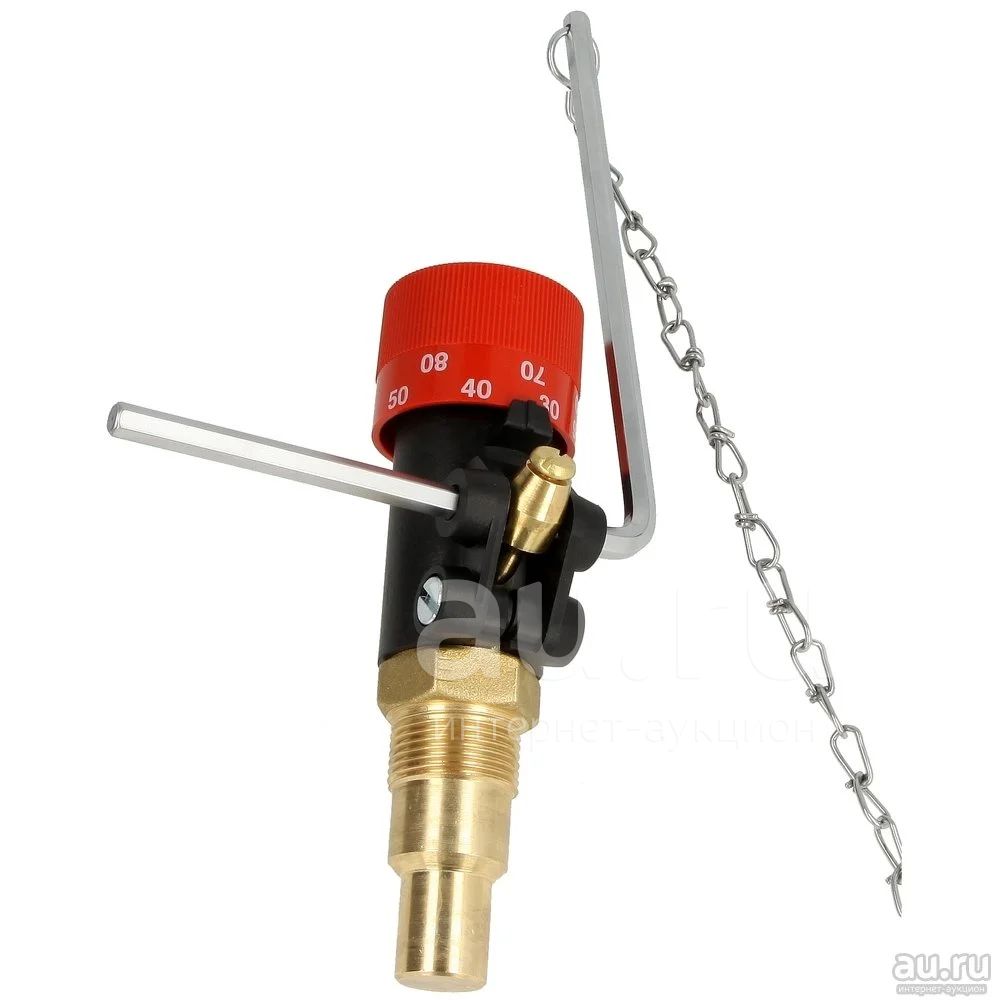

Механический регулятор тяги Honeywell FR124 для твердотопливного котла.

Назначение: Регулятор тяги FR124 встроенным термостатом измеряет температуру теплоносителя в котле и, в соответствии с установленной температурой, рычагом с цепью открывает/закрывает воздушную заслонку, тем самым контролируя подачу воздуха в зону горения котла.

Описание работы: Изменение температуры воды в котле вызывает расширение или сжатие рабочего вещества в термоэлементе. Изменение объема рабочего вещества передается на рычаг, поднимающий или опускающий заслонку. Регулятор тяги должен быть настроен таким образом, чтобы температура котла при нормальной топке не поднималась выше значения 90°С и не опускалась ниже значения 65°С.

Совместимость: регулятор совместим с большинством твердотопливных котлов.

В частности: ZOTA (Тополь-М, Master, Mix); Теплодар и многие др.

Диапазон регулирования: 30–90°C;

Макс. допустимая температура сенсора: 115°C;

Присоединение: G 3/4";

Ход подъёма: 60 мм;

Длина цепи: 1,2м

Нагрузка на цепь: 100-600г

Длина погружной трубы: 53мм

Масса: 0,47кг.

1. Уплотнить резьбу тефлоновой или пеньковой лентой.

2. Ввинтить погружную трубу (резьба G3/4) в резьбовую муфту котла.

3. Зафиксировать рычажную тягу.

4. Закрепить цепь на рычажной тяге и воздухоподводящей заслонке.

Цепь должна свешиваться свободно, а рычажная тяга свободно перемещаться при вращении ручки настройки.

1. Открыть вручную воздухоподводящую заслонку и разжечь котёл.

2. Установить ручку настройки регулятора горения на 80°C.

3. Когда температура теплоносителя достигнет 80°C и будет оставаться устойчивой, отрегулировать длину цепи так, чтобы дверца была почти закрытой, т.е. оставалась открытой на 2мм.

Комплект поставки:

• Регулятор тяги FR124-3/4A
• Ручка настройки
• Погружная втулка
• Рычажная тяга
• Цепь

Возможные неисправности и их устранение

НеисправностьПричинаУстранение В стабилизированном рабочем состоянии температура ниже установленного значения.1. Слишком мала подача воздуха.

2. Прочие воздействия, например, слишком много пепла в котле.1. Укоротить цепь.

2. Вне зависимости от FR124 проверить все прочие воздействия, например, количество горючего и пепла, положение заслонки подсасывающего воздуха, инерционность котла и всей системы отопления.В стабилизированном рабочем состоянии температура выше установленного значения.1. Слишком велика подача воздуха.

2. Заела или не доходит воздухоподводящая заслонка.

3. Прочие воздействия, например, слишком много пепла в котле.1. Удлинить цепь.

2. Смазать воздухоподводящую заслонку.

3. Вне зависимости от FR124 проверить все прочие воздействия, например, количество горючего и пепла, положение заслонки подсасывающего воздуха, инерционность котла и всей системы отопления.
