Компас Артиллерейский

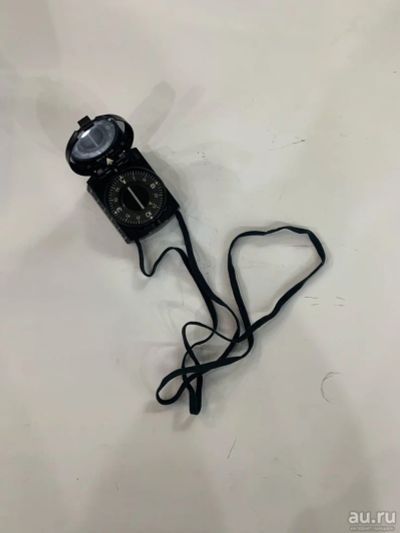

Компас Адрианова "Артиллерийский", в стальном корпусе с зеркальной крышкой. В компасе применено минеральное стекло препятствующее истиранию и появлению царапин, на боковой части металлического корпуса компаса выполнена линейка, для облегчения использования компаса вместе с картой местности. Компас оборудован длинным шнурком, позволяющем, носить его на шее.

Артиллерийский компас АК состоит из корпуса и угломерной шкалы 3, помещенной в корпусе 2 лимба. Угломерная шкала разделена на 60 делений. Цена одного деления равна 100 малым делениям угломера. Счет делений возрастает по ходу часовой стрелки. На корпусе компаса неподвижно укреплено визирное приспособление (прорезь и мушка). Вращение корпуса лимба позволяет, не изменяя положения компаса, быстро совмещать нулевое деление шкалы с северным концом магнитной стрелки. На внутренней стороне откидной крышки 4 компаса помещено металлическое зеркало а, которое дает возможность при визировании на предмет одновременно контролировать положение магнитной стрелки и производить отсчет по шкале. На крышке имеется вырез б для визирования и защелка. Надписи шкалы лимба в этом компасе даны в градусах. Цена одного деления 5°.

При работе с компасом следует всегда помнить, что сильные электромагнитные поля или близко расположенные металлические предметы отклоняют стрелку от правильного ее положения. Поэтому при определении направлений по компасу необходимо отходить на 40- 50 м от линий электропередач, железнодорожного полотна, боевых машин и других крупных металлических предметов.

Определение направлений на стороны горизонта по компасу выполняется следующим образом. Мушку визирного устройства ставят на нулевое деление шкалы, а компас - в горизонтальное положение. Затем отпускают тормоз магнитной стрелки и поворачивают компас так, чтобы северный ее конец совпал с нулевым отсчетом. После этого, не меняя положения компаса, визированием через целик и мушку замечают удаленный ориентир, который и используется для указания направления на север.

Направления на стороны горизонта взаимосвязаны между собой, и, если известно хотя бы одно из них, можно определить остальные. В противоположном направлении по отношению к северу будет юг, справа - восток, а слева - запад.
