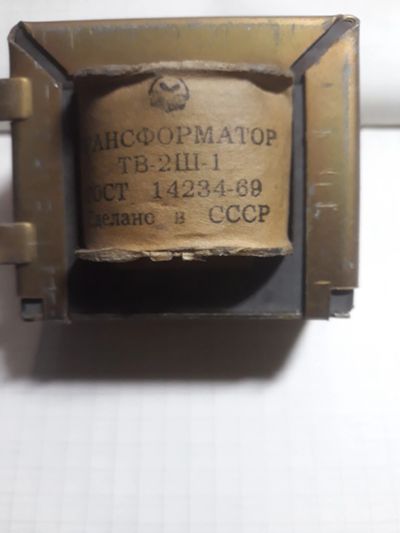

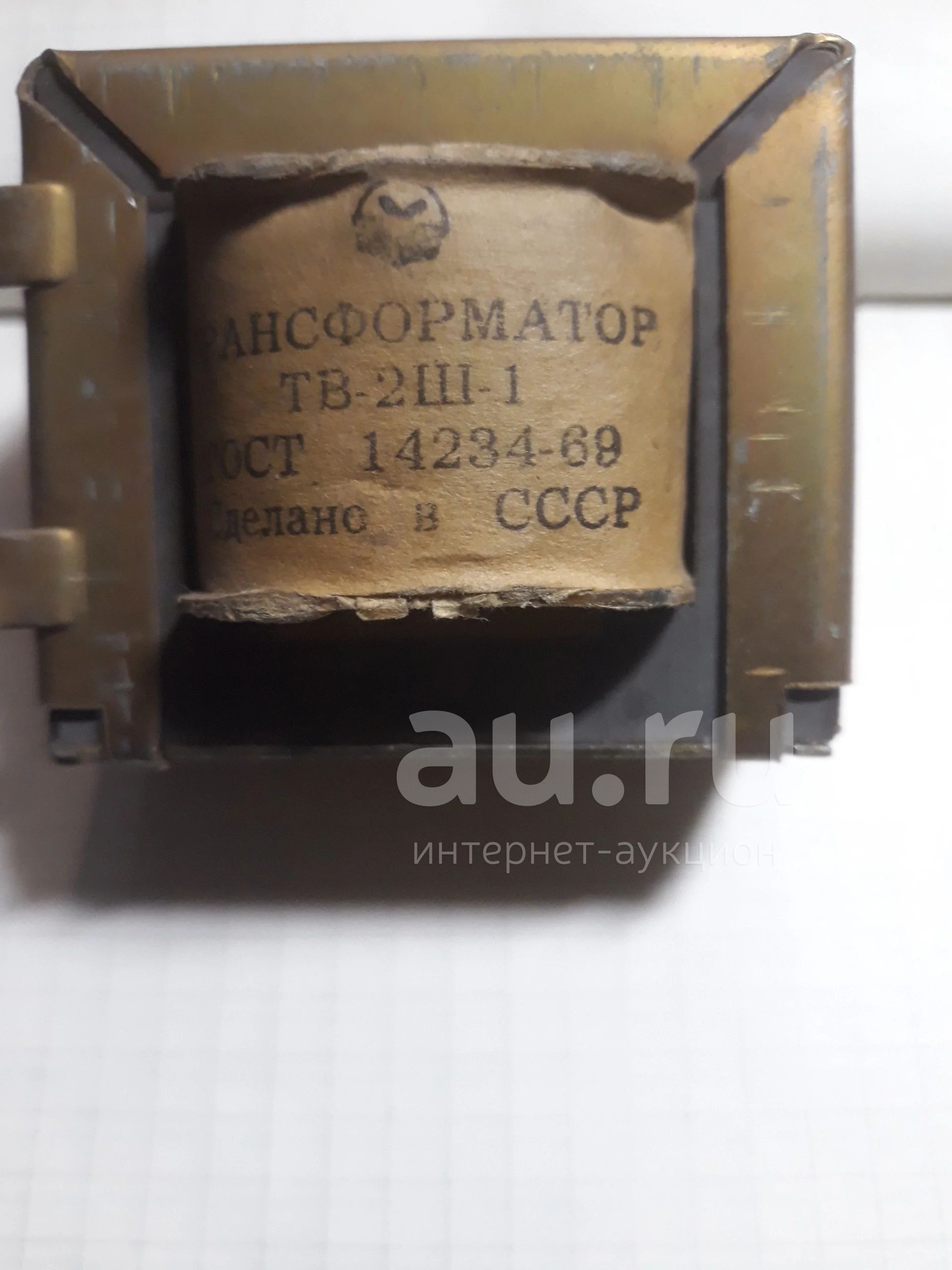

Трансформатор ТВ-2Ш-1.

Справочные данные ТВ-2Ш-2: железо УШ 16х24; количество витков: первичка, выводы 1-2, 2150 витков, ПЭЛ 0,15 мм, сопротивление постоянному току 225 Ом; вторичка уложена ниже первички, выводы 3-4, 2х29 витков ПЭЛ 0,74, сопротивление постоянному току 0,3 Ом; 4-5 дополнительная обмотка ПЭЛ 0,35, 40 витков, сопротивление меньше 1 Ом. Ra около 6 кОм на нагрузку 4 Ом.

Измерил вчера некоторые их параметры.

Коэффициент трансформации:

ТВ-2Ш-1 - 0,0245;

ТВ-2Ш-2 - 0,026.

Сопротивление первички у обоих одинаковое - 210+-10 Ом.

Индуктивность на частоте 100 Гц:

ТВ-2Ш-1 - 8,1 Гн;

ТВ-2Ш-2 - 11,4 Гн.

Особенность ТВ-2Ш-1 - он секционирован. Первый и последний слои - вторичка, между ними первичка. И что характерно, соединены секции снаружи, последовательно. Значит можно их разьединить и соединить параллельно, если надо изменить Ra.
