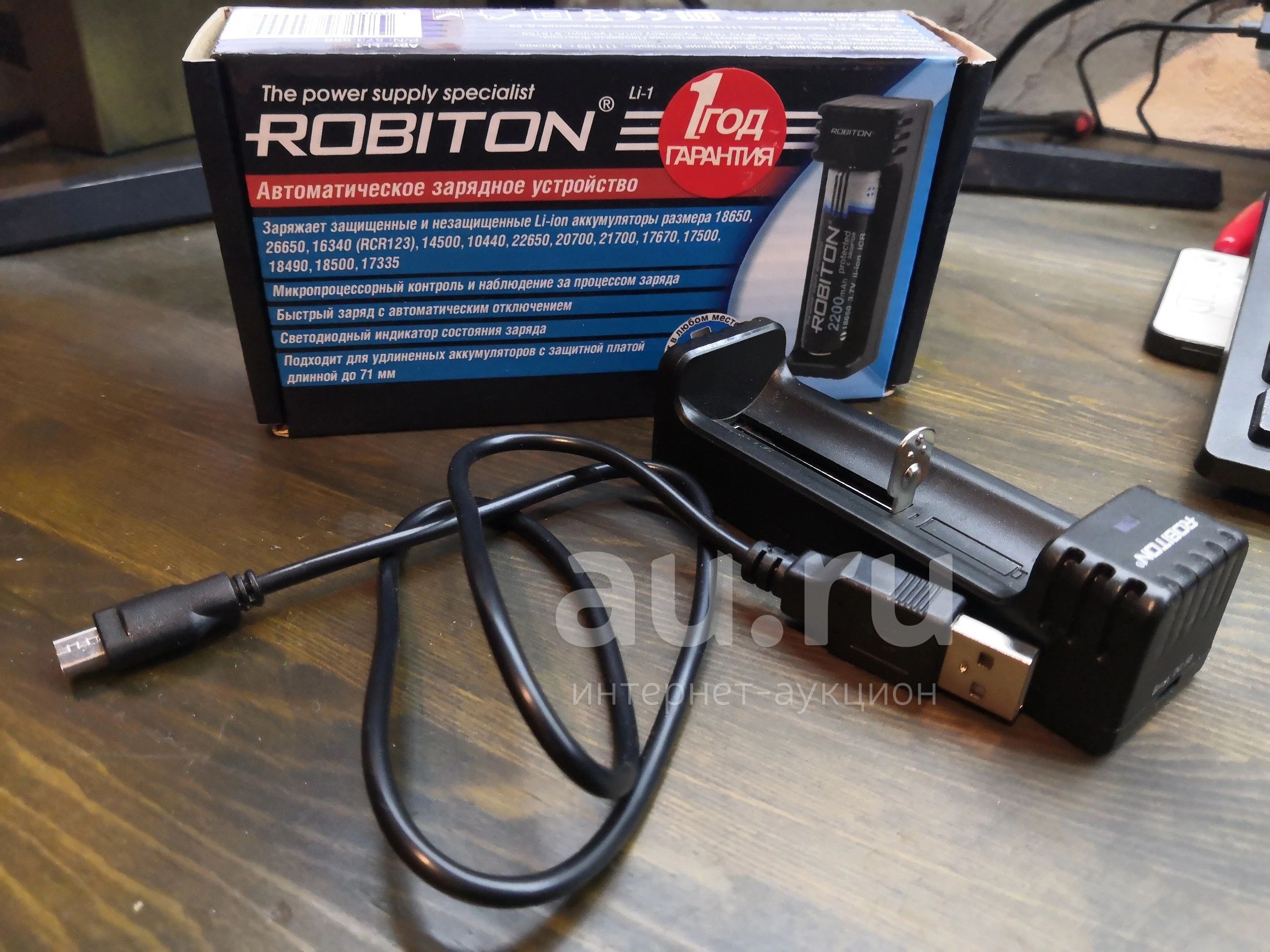

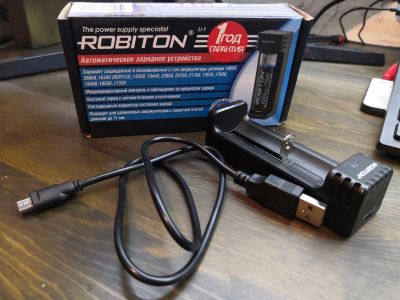

Зарядное устройство Robiton Li-1 для цилиндрических Li-ion аккумуляторов 18650/26650/16340(RCR 123A)/14500/10440/22650/20700/21700/17670/17500/18490/18500/17335 от любого USB порта 500-1000mA

Автоматическое зарядное устройство для литий-ионных аккумуляторов ROBITON Li-1

Заряжает 1 аккумулятор следующих типоразмеров: 18650, 26650, 16340 (RCR 123A), 14500, 10440, 22650, 20700, 21700, 17670, 17500, 18490, 18500, 17335, как оснащенный защитной платой, так и незащищенный аккумулятор с напряжением 3,6-3,7В.

Зарядное устройство работает от любого USB-порта 5В через шнур USB-Micro-USB (в комплекте). Оснащено светодиодным индикатором, показывающим процесс заряда аккумулятора.

Технические характеристики:

Вход: DC 5В/1А

Выход: 4,2В Li-ion 500мА/1000мА

Зарядный ток и время заряда: Быстрый заряд (1,5ч-6ч)

Метод заряда

Заряд аккумуляторов производится методом CC-CV -«постоянный ток - постоянное напряжение»: около 70% времени аккумулятор заряжается номинальным током (1А или 500мА в зависимости от типоразмера), оставшееся время ток постепенно снижается, напряжение остается на требуемом уровне.

ПОРЯДОК РАБОТЫ

1. Подключите зарядное устройство с помощью USB-кабеля к USB-порту компьютера, блока питания или другого источника с током не менее 1А. Светодиод загорится сначала красным, затем зеленым цветом и погаснет, устройство готово к работе.

2. Установите Li-ion аккумулятор с номинальным напряжением 3,6В/3,7В в слот зарядного устройства. Загорится красный светодиод и начнется процесс заряда. Ток заряда определяется автоматически - 500 мА или 1А.

2.1 В слоте зарядного устройства имеется отметка 0.5А/1А. Если аккумулятор по длине не достигает отметки, то заряд производится током 500мА, если превышает, то током 1 А. Защищенные и незащищенные аккумуляторы типоразмера 18650, 26650 и другие достигают отметки и заряжаются током 1А, аккумуляторы типоразмера 16340, 14500 и другие не достигают отметки и заряжаются током 500мА.

2.2 В случае ошибки, например, переполюсовки или низком напряжении от USB-порта, светодиод мигает красным цветом. Ток в аккумулятор при этом не подается.

2.3 При установке аккумуляторов других химических систем с напряжением ниже, чем у Li-ion аккумуляторов, зарядное устройство воспримет их как глубокоразряженные Li-ion аккумуляторы и в течение 2-4 минут будет пытаться поднять напряжение этих аккумуляторов. Если по истечении 2-4 мин напряжение аккумуляторов не достигнет минимального уровня для литий-ионных аккумуляторов (2,75 - 3,00В), то аккумуляторы признаются неисправными, индикатор начнет мигать красным цветом, сообщая об ошибке. Подача тока в слот прекращается.

2.4 В случае, если USB-порт, к которому подключено зарядное устройство, не обеспечивает выходной ток 1 А, ток заряда аккумуляторов снижается.

3. Когда аккумуляторы полностью зарядятся, зарядное устройство переключится в режим поддержания заряда малым током. Светодиодный индикатор будет светиться зеленым цветом. Аккумуляторы готовы к работе, но могут оставаться в устройстве неограниченное время.

4. Отключите зарядное устройство от сети, извлеките аккумуляторы.
