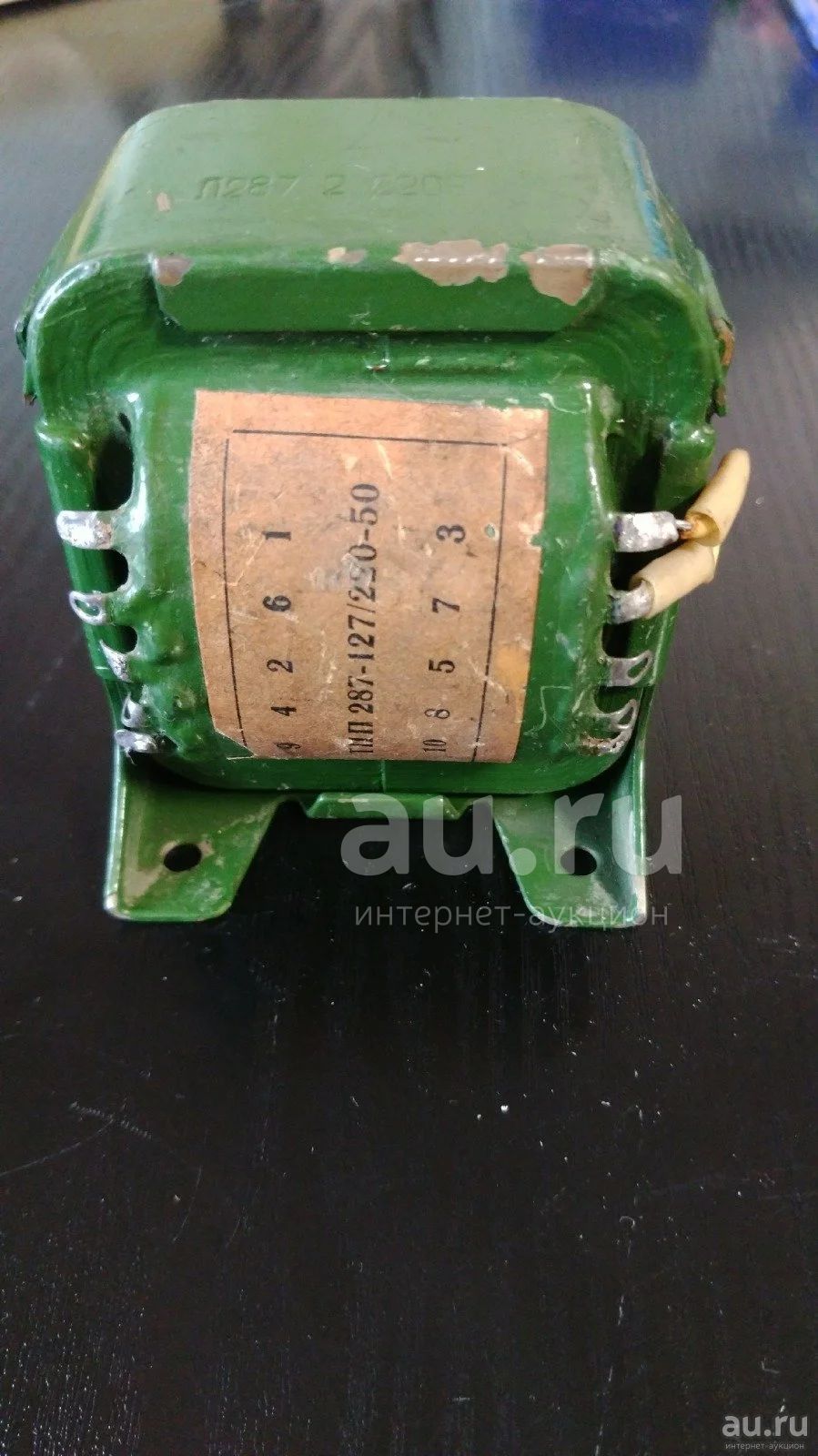

Силовой трансформатор ТПП-287 127\220 вольт.

Трансформатор ТПП-287-127/220-50

• Сердечник: ШЛМ25х40

• Мощность: 90 Вт

• Ток первичной обмотки: 0,9/0,53 А

• Масса: 2,1 кг

Выводы обмоток Напряжение, В Допустимый ток, А

11-12 5 2,55

13-14 5 2,55

15-16 10 2,55

17-18 10 2,55

19-20 2,63 2,55

21-22 2,63 2,55

Таб.1. Электрические параметры трансформатора ТПП287-127/220-50 и ТПП287-220-50

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП287 на 220 В такие же, как у соответствующих трансформаторов ТПП287 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТПП287 на 127/220 В:

• между выводами 1 и 2, 6 и 7 - 7 В;

• между выводами 2 и 3, 7 и 8 - 100 В;

• между выводами 3 и 4, 8 и 9 - 20 В;

• между выводами 4 и 5, 9 и 10 - 11 В.

При использовании трансформаторов ТПП287-127/220 на 220 В необходимо:

• соединить выводы 3 и 7;

• подать напряжение 220 В на выводы 2 и 9.

• или соединить выводы 4 и 7;

• подать напряжение 220 В на выводы 2 и 8.
