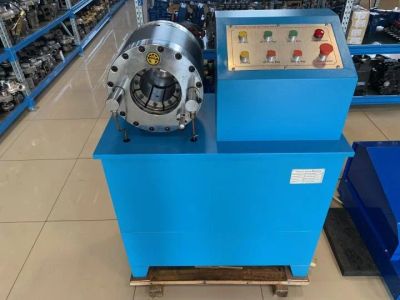

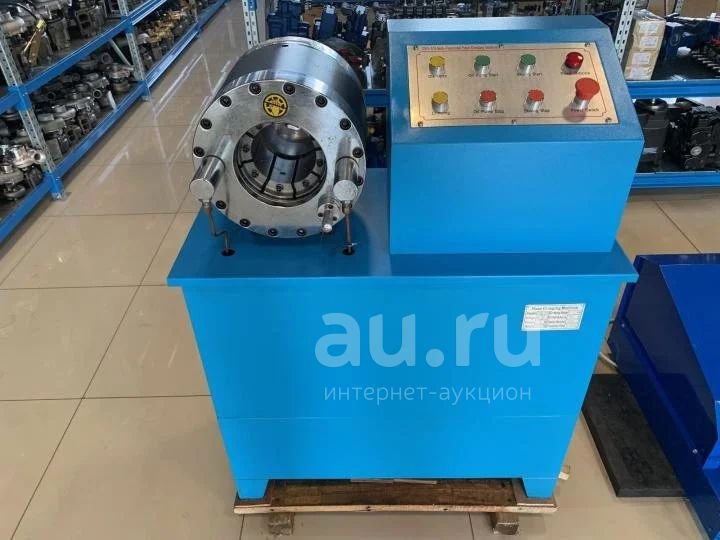

Обжимной пресс для РВД Hongyuan DSG 51B

Станок для обжима гидравлических рукавов DSG 51B от компании Raoyang Hongyuan Machinery Co., Ltd. относятся к стационарным установкам, применяемым в составе технологических линий по производству рукавов высокого давления (РВД). Электроприводные станки обеспечивают процедуру опрессовки РВД с помощью специальных обжимных муфт, которые гарантируют высокие показатели герметичности между рукавом и установленным в него фитингом. Процедура опрессовки может выполняться со шлифовкой шланга (модель DSG 51B).

Функциональное назначение

Основным функциональным предназначением станка DSG 51B является опрессовка:

· рукавов высокого давления;

· резиновых, металлических, полипропиленовых, волоконных труб;

· изделий из пластика;

· кабелей из полимерных материалов.

Благодаря этой процедуре обеспечивается требуемая герметичность в месте установки фитинга. Применение пресса позволит обжимать 4-слойные шланги высокого давления с размером до 2” включительно. За один час работы станка можно выполнить опрессовку до 120-ти рукавов.

Преимущества

· высокая продуктивность;

· безопасность для обслуживающего персонала;

· простота в эксплуатации и техническом обслуживании;

· низкий уровень шума - не более 75 дБ;

· соответствует международным стандартам качества CE, ISO9001 / Certificates CE, ISO9001.

Процесс обжима может осуществляться для РВД с внутренним диаметром от 6 до 51 мм и внешним от 15 до 73 мм.

Высокое качество опрессовки гарантируется благодаря использованию специальных магнитных пресс-форм, отвечающих международному стандарту CE, ISO9001.

Обжимной пресс РВД DSG 51B станет оптимальным выбором для небольших производств, серийно выпускающих рукава и шланги высокого давления, а также для сервисных центров, осуществляющих их ремонт.

Станок реализован в стационарном исполнении и имеет неподвижный блок управления. Поддерживается автоматическое управление, есть электронные концевые выключатели и электрическая ножная педаль.

Привод станка электрический – используется 3-фазный электродвигатель с мощностью 3,75 кВт (DSG 51В). Класс защиты двигателей - IP54.

В качестве дополнительной опции в установках может применяться система контроля давления гидравлического масла.

Станок прост в использовании, имеет небольшие размеры, отличается оптимальным соотношением цена/качество.

• DSG 51B — с функцией шлифовки шланга
• Количество комплектов матриц кулачков: 10 комплектов
• Диаметры внутренние комплектов матриц кулачков: Φ 6; 8; 10; 13; 16; 19; 25; 32; 38; 51 мм
• Диапазон обжима внутренний общий: Φ 6-51 мм (1/4”-2”)
• Диаметры внешние (по муфте) комплектов кулачков: Φ 15-25; 18-28; 20-30; 23-33; 26-36; 29-39; 37-47; 46-56; 51-61; 63-73 мм
• Максимальный размер шланга: 2 дюйма, 4-слойный
• Рукава высокого давления: 1SN, 2SN, 4SP, 4SH и др.
• Мощность мотора: 3 кВт (DSG51A) и 3,75 кВт (DSG51B)
• Номинальное напряжение: 220В и 380В (DSG51A) и 380В (DSG51B)
• Номинальное давление в системе: 20 МПа
• Максимальная сила обжатия: 407 Т
• Длительность цикла: ≤ 18 с
• Производительность: 120 шт/ч
• Время открытия (размыкания): 6 с
• Время закрытия (смыкания): 10 с
• Производительность насоса: 19 л/мин
• Используемое масло для работы станка: масло гидравлическое 46, масло гидравлическое 32, масло гидравлическое ВМГЗ (всесезонное масло гидравлическое загущенное)
• Тип насоса: автоматический
• Электронная система управление: есть
• Электрическая педаль : есть
• Емкость бака для масла: 79 л
• Уровень шума: 75 дБ
• Габаритные размеры: длина 1030 мм, высота 850 мм, ширина 430 мм
• Вес нетто без масла: 260 кг DSG51B
