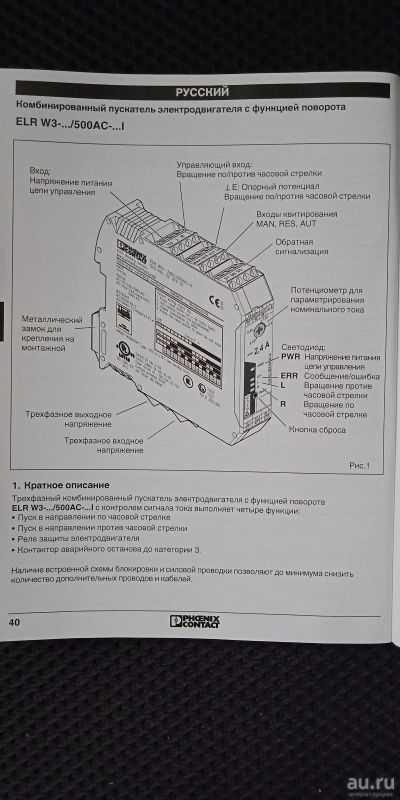

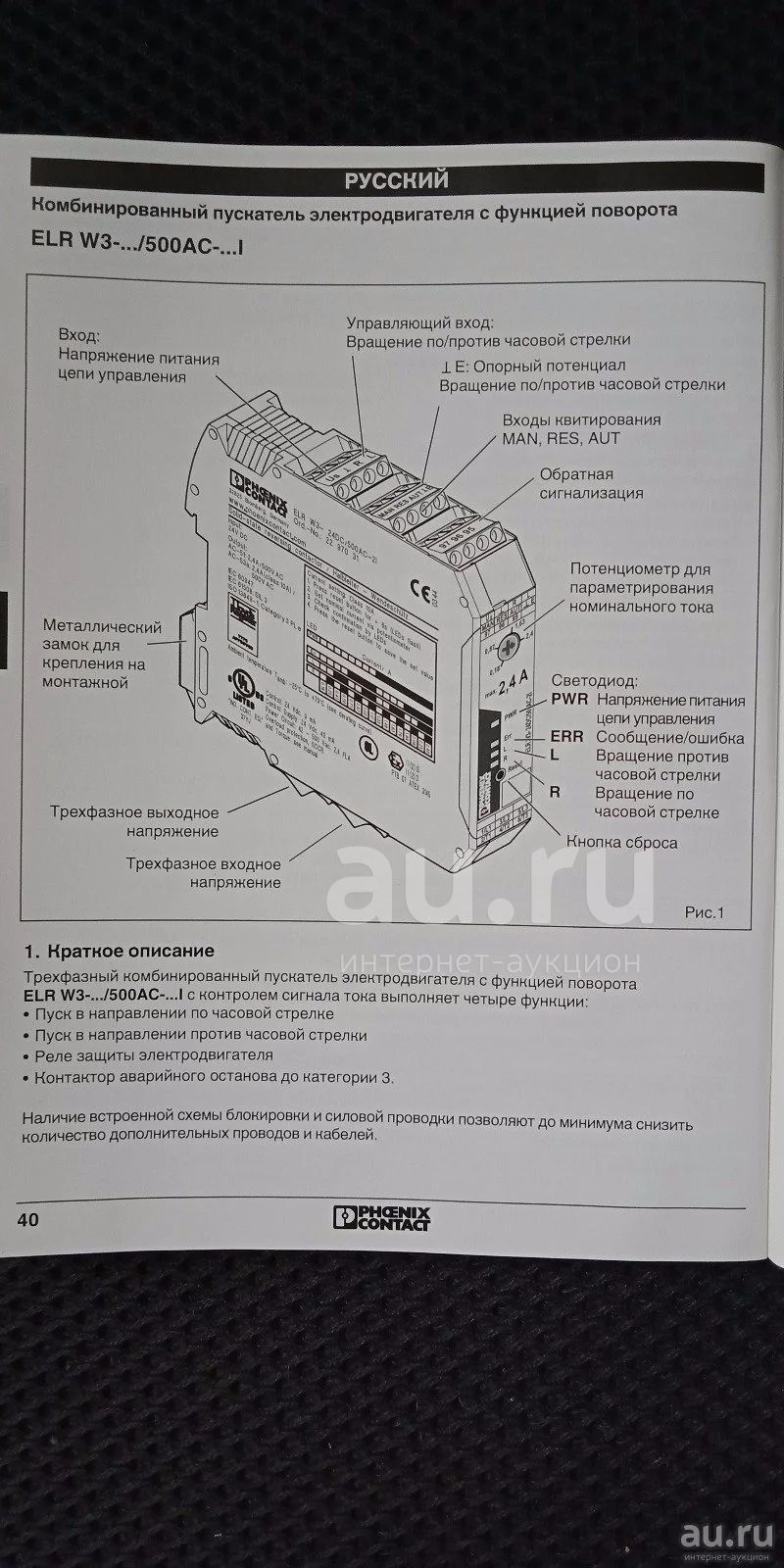

ELR W3.../500AC Комбинированный пускатель с фуекцией поворота

Трехфазный полупроводниковый реверсивный контактор "4 в 1", со входом 24 В DC, выходной ток 2 А, аварийный останов и настраиваемая схема отключения при перегрузке Характеристики eCl@ss eCl@ss 5.0 27024002 eCl@ss 5.1 27024002 eCl@ss 6.0 27024002 eCl@ss 7.0 27024002 eCl@ss 8.0 27024002 eCl@ss 9.0 27024002 Environmental Product Compliance China RoHS Период времени для применения по назначению (EFUP): 50 лет ETIM ETIM 2.0 EC001037 ETIM 3.0 EC001037 ETIM 4.0 EC001037 ETIM 5.0 EC001037 ETIM 6.0 EC001037 UNSPSC UNSPSC 11 39121514 UNSPSC 12.01 39121514 UNSPSC 13.2 25173902 UNSPSC 6.01 30211915 UNSPSC 7.0901 39121514 Активная часть Индикация рабочего напряжения LED зел. Частота сети 50/60 Гц Входные данные Время отключения, типовое < 40 мс Диапазон напряжения срабатывания 19,2 В DC ... 30 В DC Наименование, вход Вход управляющего сигнала, справа / слева Номинальное напряжение цепи управления UC 24 В DC Номинальный ток цепи управления IC 5 мА Порог срабатывания 9,6 В (Сигнал «0») 19,2 В (Сигнал «1») Уровень переключения < 5 В DC (для аварийного останова) Выходные данные Время включения, типовое < 35 мс Выходные данные выхода нагрузки Время охлаждения 20 мин. (для автоматического сброса) Диапазон рабочих напряжений 42 В AC ... 550 В AC Диапазон токовой нагрузки 180 мА ... 2,4 A (см. Изменение хар-к) Импульсный ток 100 A (t = 10 мс) Остаточное напряжение < 0,3 В Расчетное импульсное напряжение Ue 500 В AC Расчетный рабочий ток Ie 2,4 A (AC-51) 2,4 A (AC-53a) Ток утечки 0 мА Характеристика срабатывания согласно МЭК 60947-4-2 Класс 10A Выходные данные выхода обратного сигнала Коммутационная способность согласно МЭК 60947-5-1 3 A (230 В, AC15) 2 A (24 В, DC13) Данные UL Category code NLDX FLA 2,4 A (500 В AC) Group installation 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) Допуски / соответствия Категория согласно ISO 13849 ≤ 3 (Безопасное отключение) Свидетельство ЕС об утверждении типового образца PTB 07 ATEX 3145 Сертификат UL NLDX.E228652 Уровень совокупной безопасности согласно МЭК 61508 ≤ 3 (Безопасное отключение) 2 (Защита электродвигателя) Уровень эффективности согласно ISO 13849 ≤ e (Безопасное отключение) Контактная часть Исполнение контакта 1 переключающий контакт Общие сведения SCCR 100 кA (500 В AC (предохранитель 30 A класс CC / 30 A класс J (High-Fault))) 5 кA (500 В AC (предохранитель 20 A RK5 (Standard-Fault))) Индикатор состояния LED желт. Индикация ошибок СИД красн. Монтажное положение Вертикально (монтажная рейка горизонтальная) Рассеиваемая мощность, макс. 4,1 Вт Рассеиваемая мощность, мин. 0,88 Вт Расчетное импульсное напряжение 6 кВ Режим работы 100 % ED Тип монтажа Установка на монтажной рейке Указания по монтажу Устанавливаются в ряд с промежутком = 20 мм Окружающие условия Степень защиты IP20 Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C Параметры подключения на стороне входа Наименование, подключение Цепь управления Питание Номинальный ток питания цепи управления IS 40 мА Расчетное напряжение питания цепи управления US 24 В DC Питание устройства Диапазон напряжения питания цепи управления 19,2 В DC ... 30 В DC Потенциалы Axioline Наименование защиты Защита от перенапр. Защита от переполюсовки Размеры Высота 99 мм Глубина 114,5 мм Резьба винтов M3 Релейные выходы: цепь активации Частота коммутации ≤ 2 Гц (зависимый от нагрузки) Стандарты и предписания ATEX  II (2) G [Ex e] [Ex d] [Ex px]  II (2) D [Ex t] [Ex p] Изоляция Безопасное разделение (МЭК 60947-1/EN 50178) при рабочем напряжении ≤ 300 В AC Базовая изоляция (МЭК 60947-1) при рабочем напряжении 300 ... 500 В перем. тока Безопасное разделение (EN 50178) при рабочем напряжении 300 ... 500 B AC Расчетное напряжение изоляции 500 В Технические данные Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (Cоблюдайте кривые) Ширина 22,5 мм Функции Наименование Изоляционные характеристики между управляющим входным и питающим напряжением, цепью вс
